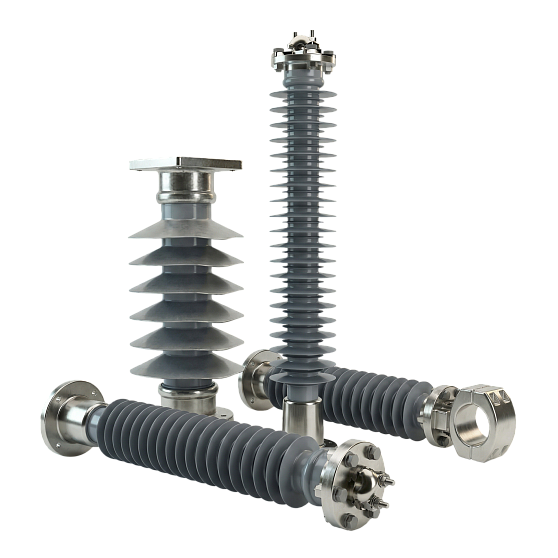

Шинные опоры ШОП предназначены для изоляции и механической фиксации алюминиевых и сталеалюминевых проводов при выполнении гибкой и жёсткой ошиновки подстанций. Их применяют на объектах электросетевого комплекса различного класса напряжения и используют в схемах открытых распределительных устройств.
Применение шинных опор в гибкой ошиновке является промежуточным техническим решением между подвеской проводов на изоляторах к порталам и классической жёсткой ошиновкой. В этом случае провод закрепляется на опорной изоляционной конструкции, сохраняя гибкость шины и обеспечивая устойчивость к механическим и температурным воздействиям.
Конструкция, исполнение и возможности изготовления
Полимерные шинные опоры ШОП производства АО «АИЗ» изготавливаются на основе высокопрочного стеклопластикового стержня с защитной оболочкой из кремнийорганической резины, обладающей высокими диэлектрическими и механическими характеристиками.
Гидрофобная поверхность оболочки препятствует образованию проводящих пленок при увлажнении и загрязнении. Стержень воспринимает нагрузку на изгиб от натяжения провода и ветровые воздействия. Конструкция сохраняет характеристики при резких перепадах температур и в загрязненной атмосфере промышленных зон.
Где применяют шинные опоры
- Спуски от гибкой ошиновки к аппаратам – фиксация провода в точке перехода от пролета к присоединению на выводах трансформаторов, выключателей и разъединителей.
- Переходные участки между гибкой и жесткой ошиновкой.
- Промежуточные точки длинных пролетов – закрепление провода между опорными конструкциями для ограничения стрелы провеса и снижения ветровых колебаний.
- Узлы с ограниченной высотой.
При модернизации шинную опору и ошиновку часто выбирают по характеристикам. ШОП позволяют сохранить существующие провода и компоновку, изменив только особенности крепления проводников.
Преимущества полимерных ШОП
По сравнению со стеклянными и фарфоровыми аналогами, полимерные опоры не растрескиваются при ударных нагрузках и не разлетаются на осколки при повреждении. Меньший вес снижает нагрузку на опорные конструкции и упрощает монтаж. Кремнийорганическая оболочка не накапливает проводящие пленки, поэтому меньше подвержена перекрытию.
Наше предложение
Шинные опоры ШОП выпускаются для различных классов напряжения, включая 10, 20, 35, 110, 150 и 220 кВ. АО «АИЗ» имеет возможность изготавливать опоры с нестандартными присоединительными размерами, строительной высотой и под конкретный диаметр удерживаемого провода по техническому заданию заказчика. Собственное производство позволяет оперативно адаптировать изделия под требования проектной документации и условия эксплуатации.
Чтобы купить шинные опоры ШО по цене производителя, оставьте заявку на сайте – специалисты свяжутся, уточнят детали, подберут решение. Действует доставка по Москве и в другие регионы России.
