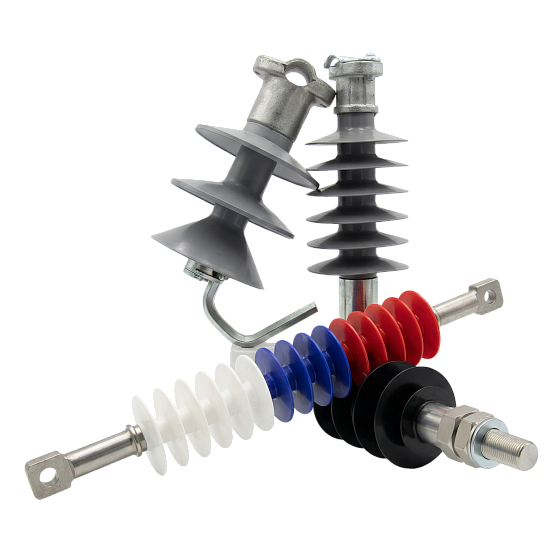

Полимерные высоковольтные изоляторы серий ОЛК®, ЛК и ШПУ® предназначены для электрической изоляции и крепления проводов и грозозащитных тросов на воздушных линиях электропередачи, а также в открытых распределительных устройствах подстанций. Изоляторы применяются на ВЛЭП напряжением от 10 до 35 кВ и рассчитаны на эксплуатацию в различных климатических и эксплуатационных условиях.
Изоляторы типа ОЛК® (опорные линейные кремнийорганические) разработаны для крепления проводов ВЛЭП 10–20 кВ на траверсах либо для бестраверсного крепления провода непосредственно к опоре. Конструктивной особенностью является отсутствие штырей на траверсах — вместо них предусмотрены отверстия под установку изоляторов ОЛК®. Это позволяет значительно сократить трудоёмкость монтажных работ и исключить операции, характерные для фарфоровых и стеклянных изоляторов, такие как намотка пакли или установка полиэтиленовых колпачков.
Отсутствие элементов, теряющих механические свойства при низких температурах, обеспечивает возможность эксплуатации изоляторов ОЛК® при температурах до –60 °C. Расстояние между токоведущей частью и заземлённым элементом превышает 100 мм, что существенно повышает электрическую прочность конструкции по сравнению с традиционными изоляторами.
Для изоляторов ОЛК® разработаны специальные спиральные вязки ВИСП®, обеспечивающие надёжное крепление проводов различных диаметров. Применение данных вязок позволяет снизить динамические нагрузки, уменьшить «пляску проводов» при ветровых воздействиях и сбросе гололёда, а в ряде случаев отказаться от установки межфазных распорок.
Изоляторы ШПУ® и эксплуатационные особенности
Линейные штыревые полимерные изоляторы ШПУ® предназначены для замены фарфоровых изоляторов типов ШФ-10, ШФ-20, ШФ-35А, ШД-35 и стеклянных изоляторов ШС-10. Оригинальная конструкция крепления позволяет выполнять быструю замену снятых с производства изделий без изменения существующих траверс и штырей. Монтаж осуществляется путём затяжки хомута на трубчатом фланце изолятора и занимает не более 30 секунд.
Полимерная конструкция изоляторов ШПУ® отличается упругостью и отсутствием хрупких элементов, что полностью исключает бой при транспортировке и снижает логистические затраты. Малый вес изделий упрощает доставку и монтаж, особенно в труднодоступных районах — болотистой местности, тайге и горных регионах. Эти особенности делают изоляторы ОЛК®, ЛК и ШПУ® востребованными в проектах нефтяной и газовой промышленности, а также при строительстве и реконструкции ВЛЭП в сложных условиях.
Изоляторы серий ОЛК®, ЛК и ШПУ® производства АО «АИЗ» изготавливаются с применением высокопрочного стеклопластикового стержня и защитной оболочки из кремнийорганической резины. Конструкция изделий защищена патентами и соответствует требованиям действующих нормативных документов.
