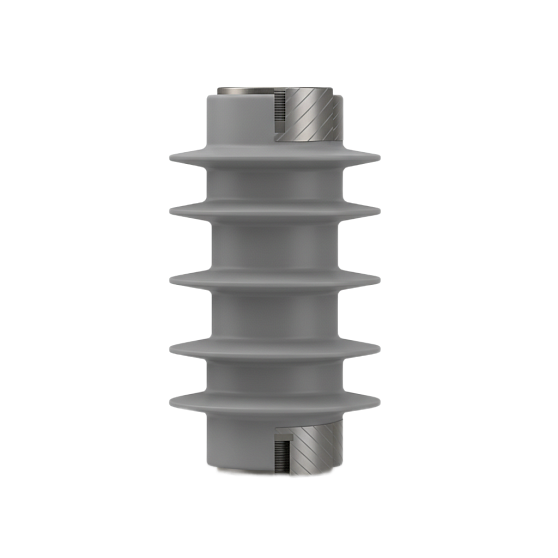

Полимерные изоляторы ОСК используют для крепления и изоляции токоведущих частей в электрических установках. Их применяют в распределительных устройствах, на подстанциях, в ячейках КСО и на промышленных объектах.
Конструктивные элементы
В основе опорно-стержневого изолятора находится стеклопластиковый стержень. Он выдерживает высокие механические нагрузки (в том числе от электродинамических усилий при коротких замыканиях) и не пропускает ток.
Поверх стержня нанесена оболочка из кремнийорганической резины. За счет гидрофобности ее поверхность не смачивается, поэтому капли воды скатываются, снижая риск электрического перекрытия в сырую погоду. При загрязнении и локальных повреждениях устройство сохраняет изоляционные свойства и не теряет функциональность.
Арматура и фланцы обеспечивают надежную фиксацию, она важна при эксплуатации на открытых площадках с частыми перепадами температур, осадками и ветровыми нагрузками.
Применение изоляторов ОСК
При реконструкции ОРУ замена фарфоровых изоляторов на ОСК позволяет обойтись без усиления несущих конструкций. За счет меньшего веса полимерного изолятора нагрузка на порталы снижается. Простая схема крепления ускоряет монтаж.
На объектах в промзоне с высокой степенью загрязнения гидрофобная оболочка снижает риск перекрытий. В итоге сокращается потребность в очистке и уменьшается вероятность внеплановых отключений.
В узлах коммутации с высокими электродинамическими нагрузками стержневая конструкция выдерживает усилия при коротких замыканиях. Жесткий стеклопластиковый стержень не деформируется, сохраняет положение токоведущих частей и целостность узла в аварийных режимах.
Преимущества
- Полимерные опорно-стержневые изоляторы легче стеклянных и фарфоровых аналогов. За счет легкого веса упрощается монтаж и снижается нагрузка на конструкции. При реконструкции подстанций не придется усиливать порталы.
- При механических воздействиях полимерная оболочка не рассыпается на осколки, как фарфор и стекло, поэтому риск повреждения шин, аппаратов и изоляции минимален. Обслуживание и устранение последствий аварии происходят быстрее.
- При коротких замыканиях и ударных воздействиях конструкция изолятора опорного стержневого полимерного ОСК воспринимает электродинамические усилия без разрушений.
Монтаж
Перед установкой убедитесь, что контактные поверхности чистые, поскольку загрязнения могут ухудшить соединение и повысить риск перегрева. Крепеж затягивайте с нормированным моментом. Недостаточная затяжка приведет к ослаблению узла, избыточная к повреждению фланцев или деформации элементов.
На сайте нашей компании можно купить опорный изолятор ОСК: цены от производителя, возможно индивидуальное изготовление, доставка по Москве, Московской области и в другие регионы России. Чтобы получить консультацию специалиста, звоните, пишите на почту или оставляйте заявку в электронной форме.
