| Наименование изолятора | Рис. | Строительная высота, мм | Верхний фланец (рис.) | D, мм | D1, мм | A, мм | B, мм | Нижний фланец (рис.) | D, мм | D1, мм | A, мм | B, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ОСК-6-110-А-2 УХЛ1 | 1 | 1050 | B | Ø127 | M16 | - | - | A | Ø178 | Ø18 | - | - |
| ОСК-6-110-А-4 УХЛ1 | 2 | 1050 | B | Ø127 | M16 | - | - | A | Ø178 | Ø18 | - | - |
| ОСК-6-110-А1-4 УХЛ1 | 2 | 1050 | C | - | M12 | 150 | 120 | C | - | Ø18 | 204 | 160 |
| ОСК-6-110-Б-2 УХЛ1 | 1 | 1050 | C | - | M12 | 150 | 120 | C | - | Ø18 | 204 | 160 |
| ОСК-6-110-Б-4 УХЛ1 | 2 | 1050 | C | - | M12 | 150 | 120 | C | - | Ø18 | 204 | 160 |
| ОСК-6-110-В-2 УХЛ1 | 1 | 1100 | C | - | Ø18 | 204 | 160 | C | - | Ø18 | 204 | 160 |
| ОСК-6-110-В-4 УХЛ1 | 2 | 1100 | C | - | Ø18 | 204 | 160 | C | - | Ø18 | 204 | 160 |
| ОСК-6-110-Г-2 УХЛ1 | 1 | 1050 | C | - | M15 | 130 | 100 | C | - | Ø14 | 204 | 160 |
| ОСК-6-110-Г-4 УХЛ1 | 2 | 1050 | C | - | M15 | 130 | 100 | C | - | Ø14 | 204 | 160 |

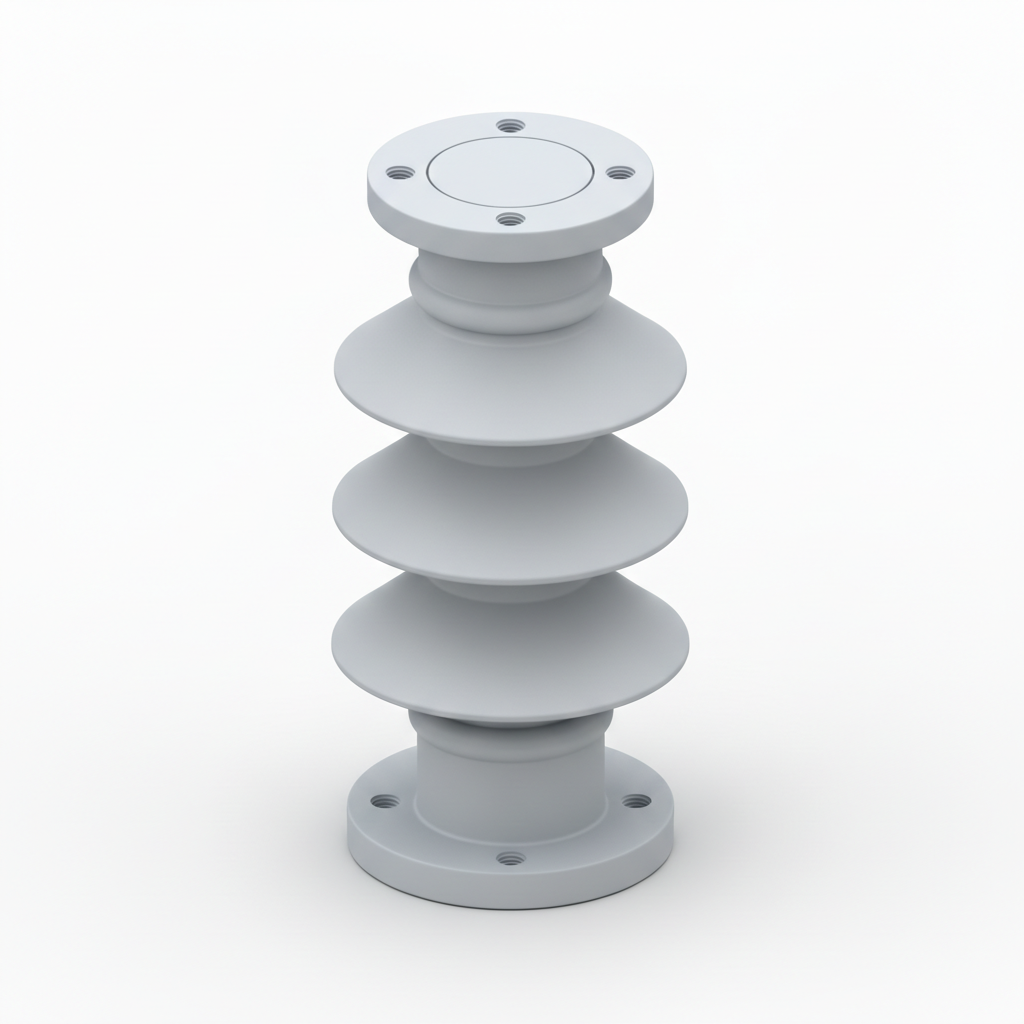

Изолятор для наружной установки ОСК 6-110-А-2 УХЛ1 предназначенный для изоляции и механического крепления токоведущих частей в электрических аппаратах и распределительных устройствах электростанций и подстанций напряжением 110 кВ.
Конструктивные особенности
Несущую функцию в опорном изоляторе ОСК 6-110-А-2 УХЛ1 выполняет высокопрочный стеклопластиковый стержень, сопоставимый по механическим характеристикам с легированными конструкционными сталями. Стержень монолитный, без внутренней полости. Фланцы цельнолитые, из алюминиевого сплава, без сварных швов. Защитная оболочка выполнена из кремнийорганической резины. Она гидрофобна: влага на поверхности собирается в отдельные капли, а не растекается сплошной проводящей пленкой, как на фарфоре и стекле. В результате токи утечки по поверхности ниже, чем у фарфоровых изоляторов.
Отличие от фарфоровых аналогов
Механическое повреждение не выводит ОСК 6-110-А-2 УХЛ1 из строя. Несущую нагрузку удерживает стеклопластиковый стержень, поэтому при пробое или порезе кремнийорганической оболочки изолятор продолжит работать – участок не отключится аварийно.
Оборудование рассчитано на II степень загрязнения, поэтому его можно устанавливать в промышленных районах, зон вдоль дорог и предприятий с запыленной атмосферой. Оболочка устойчива к ультрафиолету, кислотам и щелочам.
Применение ОСК 6-110-А-2 УХЛ1
- ОРУ электростанций и подстанций 110 кВ – опоры шинных мостов, спусков и жесткой ошиновки.
- Комплектация аппаратов – разъединители, шинные опоры, коммутационное оборудование класса 110 кВ.
- Реконструкция действующих объектов – замена фарфоровых аналогов на те же закладные без переделки металлоконструкций.
Производство под заказ
Конструкторский отдел завода изготавливает изоляторы по эскизам и чертежам заказчика с нестандартными фланцами, высотой и вариантами крепежа. Фиксируем цены в договоре и обеспечиваем приоритетное выполнение заказов. Работаем с отсрочкой оплаты на договорных условиях.
Покупка готовых изоляторов
На сайте АО «АИЗ» можно купить опорный изолятор ОСК 6-110-А-2 УХЛ1 по цене производителя. Если в спецификации или в ведомости замены значится фарфоровый изолятор, пришлите его маркировку или чертеж. Специалисты подберут из каталога полимерный аналог и подтвердят присоединительные размеры под ваш проект. Доставка – по Москве, Московской области и всей территории России.
Объем приемосдаточных испытаний полимерных опорных изоляторов ОСК
- Комплектность
- Осмотр (внешний вид и маркировка)
- Масса, длина изоляционной части, присоединительные размеры, соответствие расположения арматуры
- Качество и толщина антикоррозионного покрытия арматуры
- Испытательная сила на изгиб (кручение) в течение
- 1 мин. Контроль прогиба (угла закручивания) и отсутствие пластической деформации при изгибе (кручении)
- Испытательное переменное кратковременное напряжение в сухом состоянии
- Разрушающая сила на изгиб, (кручение)
- Определение уровня частичных разрядов
- Стойкость к проникновению воды
- Стойкость к проникновению красящей жидкости
- Адгезия оболочки к изоляционному телу
