Изоляторы фиксируют токоведущие части и отделяют их от заземленных конструкций. Рассчитаны на осевые и изгибающие усилия. Полимерная оболочка при локальных дефектах не теряет несущей способности в отличие от хрупких аналогов из керамики, фарфора или стекла. Это снижает риски аварий и внеплановых простоев.

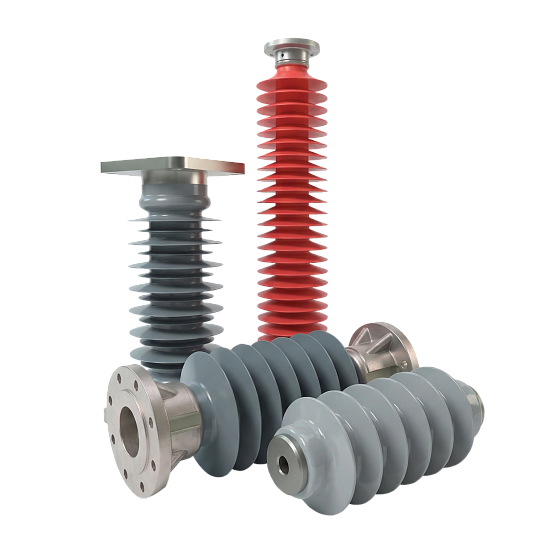

Виды полимерных опорных изоляторов
ОСК (опорный стержневой кремнийорганический) представляет собой компактную жесткую колонну. Его стержень обеспечивает стабильную осевую жесткость, без «пружинения» и деформаций. Металлические фланцы по торцам рассчитаны на плотную посадку в типовые узлы ячеек и аппаратов.
ОНШП (опорный наружный штыревой полимерный) проектируют прежде всего под монтаж на опорах и работу в колонках. Главная деталь — штырь: готовый «шип» на одном из концов устанавливают в стандартное гнездо опоры. Сам стержень тоже стеклопластиковый. Усиленные фланцы держат изгибающие усилия, которые возникают, когда изоляторы ставят друг над другом в колонку до пяти штук.
Применение опорных изоляторов ИО от АО «АИЗ»
ОСК применяют в электрических аппаратах и распределительных устройствах электростанций и подстанций с напряжением от 6 до 220 кВ. ОНШП сконструированы для замены снятых с производства фарфоровых изоляторов серии ОНШ. Усиленная конструкция с фланцами и стеклопластиковым стержнем выдерживает высокие изгибающие нагрузки, характерные для наружных установок. Изоляторы типа ОНШП® предназначены для непосредственной замены снятых с производства фарфоровых изоляторов серии ОНШ. Так, изолятор ОНШП®-20-10 применяется вместо ОНШ-20-1000, а ОНШП®-35-20 — вместо ОНШ-35-2000.
Преимущества полимерных изоляторов
- Сохраняют работоспособность при локальных повреждениях.
- Устойчивы к загрязнениям, влаге и атмосферным воздействиям.
- Не разлетаются на осколки при авариях.
- Соответствуют требованиям ГОСТ Р 52082-03 (подтверждаем сертификатами).
- Возможность замены фарфоровых изоляторов ОНШ.
Предложение и услуги АО «АИЗ»
Российский производитель АО «АИЗ» занимается изготовлением изоляторов из полимеров всех типов. Вся продукция собственного производства, наши решения запатентованы. Производим и поставляем оборудование для объектов энергетики, промышленности, нефтегазового и инфраструктурного комплекса. Разрабатываем изделия по эскизам и чертежам.
Чтобы купить полимерные опорные изоляторы, оставьте заявку: специалисты сориентируют по ценам, ассортименту и подготовят коммерческое предложение. Возможна доставка по Москве и во все регионы России.
