Опорный изолятор ОСК-12,5-110-А-2 УХЛ1, разрушающая сила на изгиб 10кН, 110кВ модификации

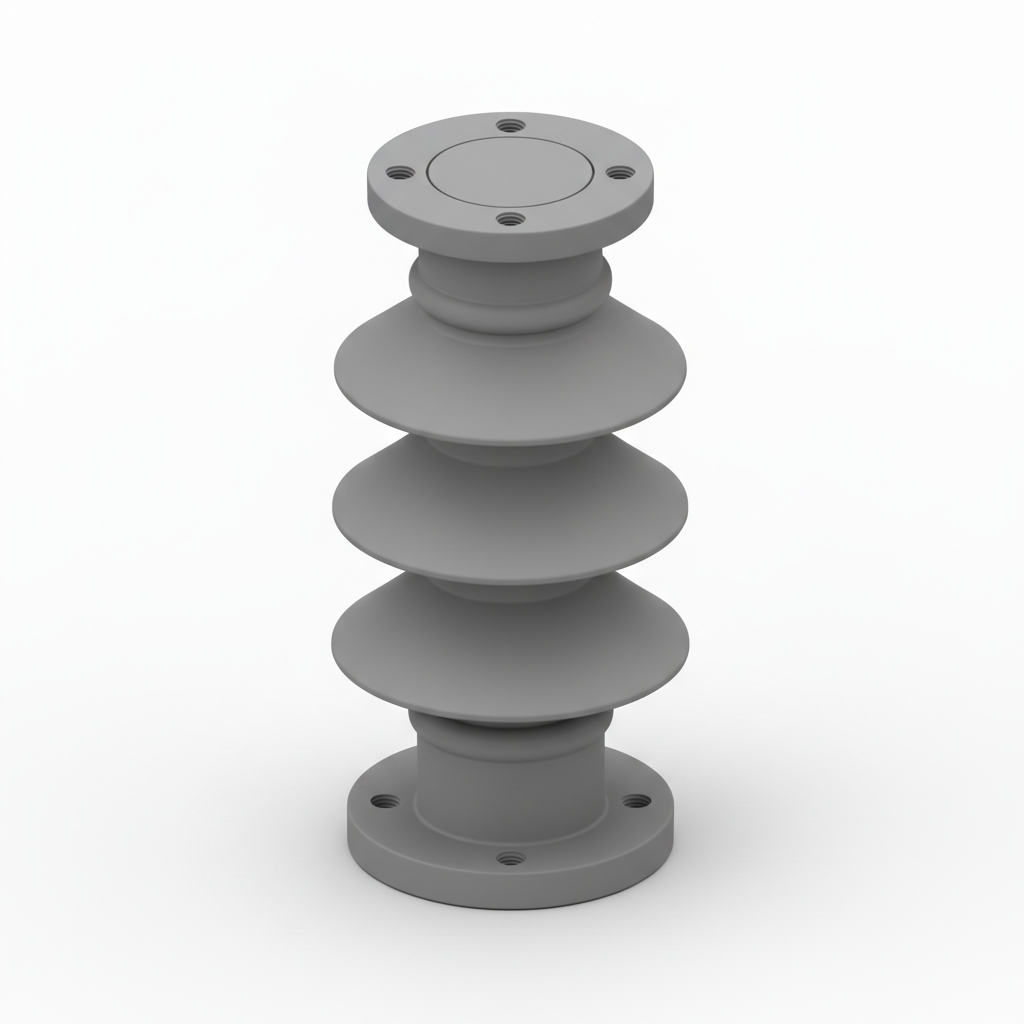

ОСК 12,5-110-А-2 УХЛ1 – стержневой полимерный изолятор для наружной установки на 110 кВ. Он изолирует и крепит токоведущие части в аппаратах и распределительных устройствах электростанций и подстанций.

Расшифровка маркировки

1. «О-С-К» – опорный, стержневой, с кремнийорганической защитной оболочкой;
2. 12,5 — минимальная разрушающая сила на изгиб;
3. 110 — номинальное напряжение, кВ;
4. «А» – исполнение фланцев;
5. «2» – II степень загрязнения атмосферы;
6. УХЛ1 – климатическое исполнение (круглогодичная работа на открытом воздухе от −60 до +50 °C).

ОСК 12,5-110-А-2 УХЛ1 – усиленное исполнение для узлов с повышенными механическими нагрузками.

Основные преимущества

Полимерные изоляторы отказоустойчивые. Защитная оболочка при повреждении не рассыпается на осколки и сохраняет несущую способность, поэтому устройство продолжит работать. Опорный изолятор ОСК 12,5-110-А-2 УХЛ1 можно устанавливать в промышленных районах и зонах с загрязненной атмосферой. Материал устойчив к ультрафиолету, кислотам, щелочам, трекингу и эрозии. На открытых ОРУ добавляется вандалоустойчивость: полимерную оболочку сложно повредить случайным ударом. Устройство допускается устанавливать в узлах с тяжелыми шинами, жесткими присоединениями и большими электродинамическими нагрузками при коротком замыкании.

Модификации линейки

Серия выпускается в исполнениях А, Б, В, В1, В2, В06 и Г со строительными высотами от 1050 до 1220 мм. Все модификации имеют верхний и нижний фланцы с отверстиями под крепеж 18 диаметра или шпильку М12 с установочными расстояниями между отверстиями 100-220 мм.

Где применяется опорный изолятор ОСК 12,5-110-А-2 УХЛ1

1. ОРУ электростанций и подстанций 110 кВ (опоры шин, жесткая ошиновка, токопроводы).
2. Комплектация разъединителей, коммутационного оборудования и шинных опор.
3. Узлы с тяжелыми шинами и повышенными электродинамическими нагрузками.
4. Промышленные районы со II степенью загрязнения атмосферы.

Наше предложение

Купить ОСК 12,5-110-А-2 УХЛ1 по цене производителя можно на сайте завода АО «АИЗ». Продаем готовые решения и принимаем заявки на индивидуальное изготовление под заказ. Возможна доставка как по Москве и Московской области, так и по всей России. Воспользуйтесь формой обратной связи – специалисты подберут изоляторы и комплектующие, проконсультируют по замене изделий.

Объем приемосдаточных испытаний полимерных опорных изоляторов ОСК

• Комплектность
• Осмотр (внешний вид и маркировка)
• Масса, длина изоляционной части, присоединительные размеры, соответствие расположения арматуры
• Качество и толщина антикоррозионного покрытия арматуры
• Испытательная сила на изгиб (кручение) в течение
• 1 мин. Контроль прогиба (угла закручивания) и отсутствие пластической деформации при изгибе (кручении)
• Испытательное переменное кратковременное напряжение в сухом состоянии
• Разрушающая сила на изгиб, (кручение)
• Определение уровня частичных разрядов
• Стойкость к проникновению воды
• Стойкость к проникновению красящей жидкости
• Адгезия оболочки к изоляционному телу

Соответствуют ГОСТ Р 52082-03. Срок эксплуатации – 30 лет.
