| Наименование изолятора | Строительная высота, мм | Верхний фланец (рис.) | D, мм | D1, мм | A, мм | B, мм | Нижний фланец (рис.) | D, мм | D1, мм | A, мм | B, мм | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ОНШП-35-10 УХЛ1 | 400 | A | Ø140 | M16 | - | - | A | Ø140 | Ø18 | - | - | 8,6 |
| ОНШП-35-1000 УХЛ1 | 370 | A | Ø127 | M16 | - | - | A | Ø127 | Ø18 | - | - | 5,6 |
| ОНШП-35-1000-01 УХЛ1 | 400 | A | Ø140 | M12 | - | - | A | Ø140 | Ø15 | - | - | 7,5 |
| ОНШП-35-1000-02 УХЛ1 | 370 | A | Ø127 | M16 | - | - | A | Ø140 | Ø16 | - | - | 7,5 |
| ОНШП-35-1000-03 УХЛ1 | 370 | A | Ø140 | M16 | - | - | A | Ø140 | Ø16 | - | - | 7,5 |
| ОНШП-35-1000-04 УХЛ1 | 420 | A | Ø140 | M10 | - | - | A | Ø140 | M10 | - | - | 9,2 |
| ОНШП-35-1000-07 УХЛ1 | 400 | C | - | M12 | 130 | 100 | C | - | M12 | 130 | 100 | 6,5 |
| ОНШП-35-1000-08 УХЛ1 | 500 | C | - | Ø18 | 205 | 160 | C | - | Ø18 | 205 | 160 | 10,5 |
| ОНШП-35-1000-09 УХЛ1 | 420 | B | Ø140 | M12 | - | - | B | Ø140 | M12 | - | - | 7,5 |

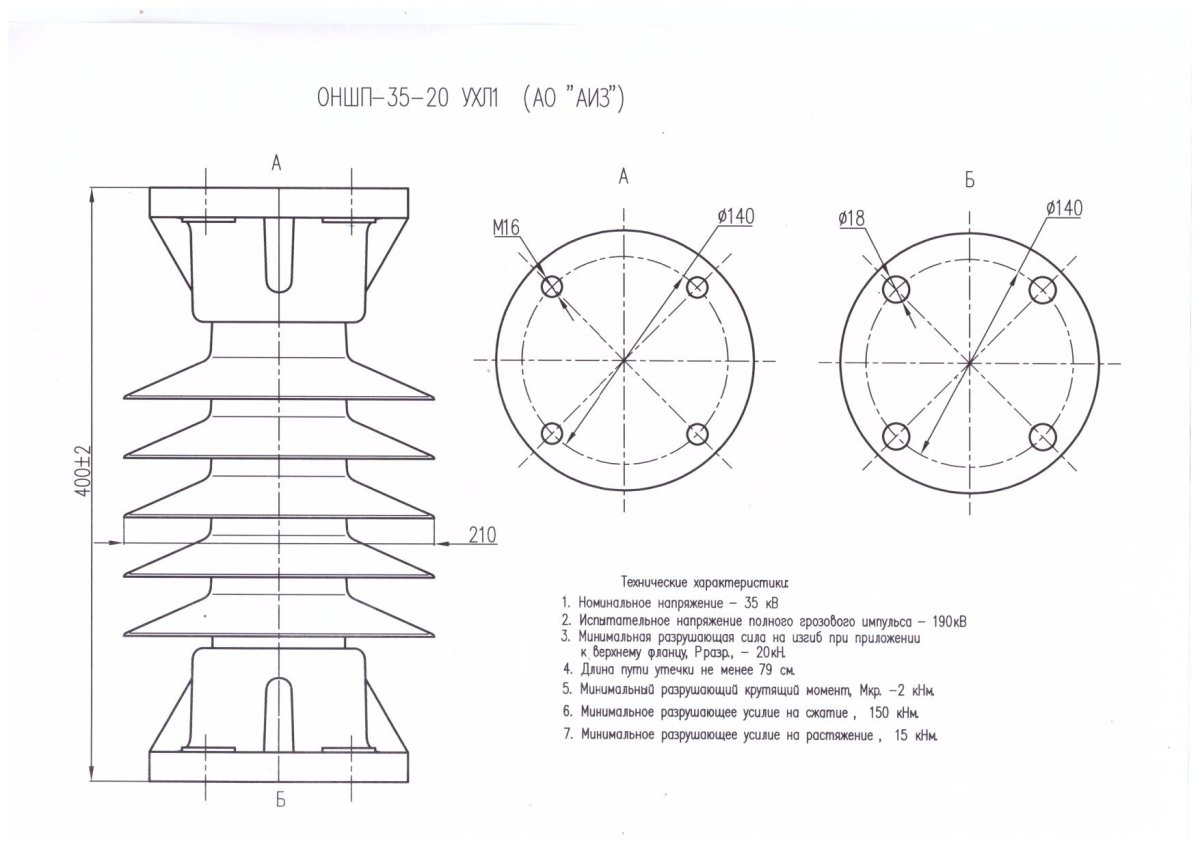

| ОНШП-35-20 УХЛ1 | 400 | B | Ø140 | M16 | - | - | B | Ø140 | Ø18 | - | - | 10,5 |

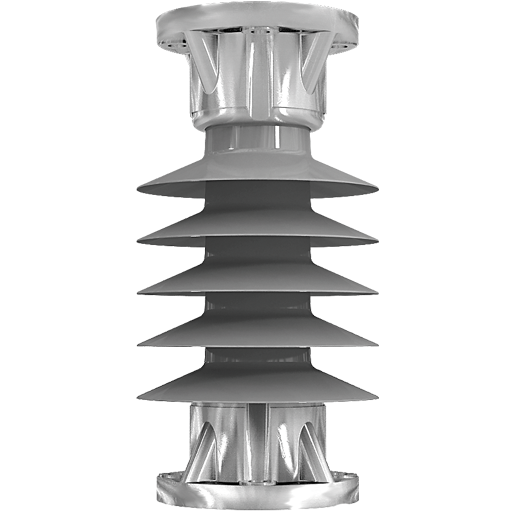

ОНШП 35-20 УХЛ1 – штыревой полимерный изолятор наружной установки на напряжение 35 кВ. Применяется в открытых распределительных устройствах электростанций и подстанций, а также при комплектации аппаратов и шинных конструкций среднего класса напряжения. Он электрически изолирует токоведущие шины от заземленных опор и воспринимает их вес вместе с электродинамическими усилиями при коротких замыканиях.
Где применяют
Изолятор ОНШП 35-20 УХЛ1 используют для крепления шин и аппаратов 35 кВ на заземленных конструкциях. В открытых распределительных устройствах подстанций его применяют как опору для шинных мостов и спусков, на вводах силовых трансформаторов и в ошиновке ячеек – как стойку между землей и токоведущей частью. Он подходит для заводской комплектации трансформаторов, разъединителей, выключателей нагрузки и другой коммутационной аппаратуры. Габариты и установочные размеры согласованы со снятым с производства фарфоровым аналогом, поэтому при замене не придется переделывать закладные и кронштейны.
Главное отличие от фарфорового аналога
Изолятор опорный ОНШП 35-20 УХЛ1 устойчив к отказам. Если на защитной оболочке появляется скол, порез или след от дуги, то изделие не рассыпается на осколки и сохраняет несущую способность. Стеклопластиковый стержень продолжает удерживать нагрузку и защищать оборудование.
Фарфор разрушается полностью: осколки разлетаются, токоведущая часть падает, ячейка или подстанция отключается. Если фарфоровый изолятор разрушится, и его осколки попадут на трансформатор, полимерный сохранит функцию и исключит вторичное повреждение.
Преимущества ОНШП 35-20 УХЛ1
- Гидрофобная оболочка не образует проводящей влажной пленки, токи утечки ниже, чем у фарфора, осевшая пыль и соль смываются дождем без ухудшения разрядных характеристик.
- Изделие устойчиво к вибрации, ударам при транспортировке и завышенной затяжке крепежа.
- Небольшой вес упрощает монтаж, снижает нагрузку на порталы и траверсы.
- Исполнение УХЛ1 допускает работу на воздухе при температуре от −60 до +50 °C.
Что мы предлагаем
На сайте производителя электротехнического оборудования АО «АИЗ» можно купить изолятор опорный ОНШП 35-20 УХЛ1 с доставкой по Москве, Московской области и всей России. Цена зависит от модификации. Возможно изготовление на заказ. Оставьте заявку на сайте: специалисты проконсультируют и подберут электротехническое устройство для ваших задач.
Объем приемосдаточных испытаний полимерных опорных изоляторов ОНШП
- Комплектность
- Осмотр (внешний вид и маркировка)
- Масса, длина изоляционной части, присоединительные размеры, соответствие расположения арматуры
- Качество и толщина антикоррозионного покрытия арматуры
- Испытательная сила на изгиб (кручение) в течение 1 мин. Контроль прогиба (угла закручивания) и отсутствие пластической деформации при изгибе (кручении)
- Испытательное переменное кратковременное напряжение в сухом состоянии
- Разрушающая сила на изгиб, (кручение)
- Определение уровня частичных разрядов
- Стойкость к проникновению воды
- Стойкость к проникновению красящей жидкости
- Адгезия оболочки к изоляционному телу
