| Наименование изолятора | Строительная высота, мм | Рис. | Верхний фланец (рис.) | D, мм | D1, мм | A, мм | B, мм | Нижний фланец (рис.) | D, мм | D1, мм | A, мм | B, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ОНШП-10-20 УХЛ1 | 210 | A | Ø120 | M12 | - | - | A | Ø120 | M12 | - | - | 3,6 |
| ОНШП-10-20-01 УХЛ1 | 284 | C | - | Ø13 | 205 | 160 | C | - | Ø13 | 205 | 160 | 5,5 |
| ОНШП-10-20-02 УХЛ1 | 210 | A | Ø120 | M12 | - | - | A | Ø120 | Ø15 | - | - | 3,6 |
| ОНШП-10-20-03 УХЛ1 | 280 | C | - | M12 | 130 | 100 | A | Ø127 | Ø13 | - | - | 4,3 |

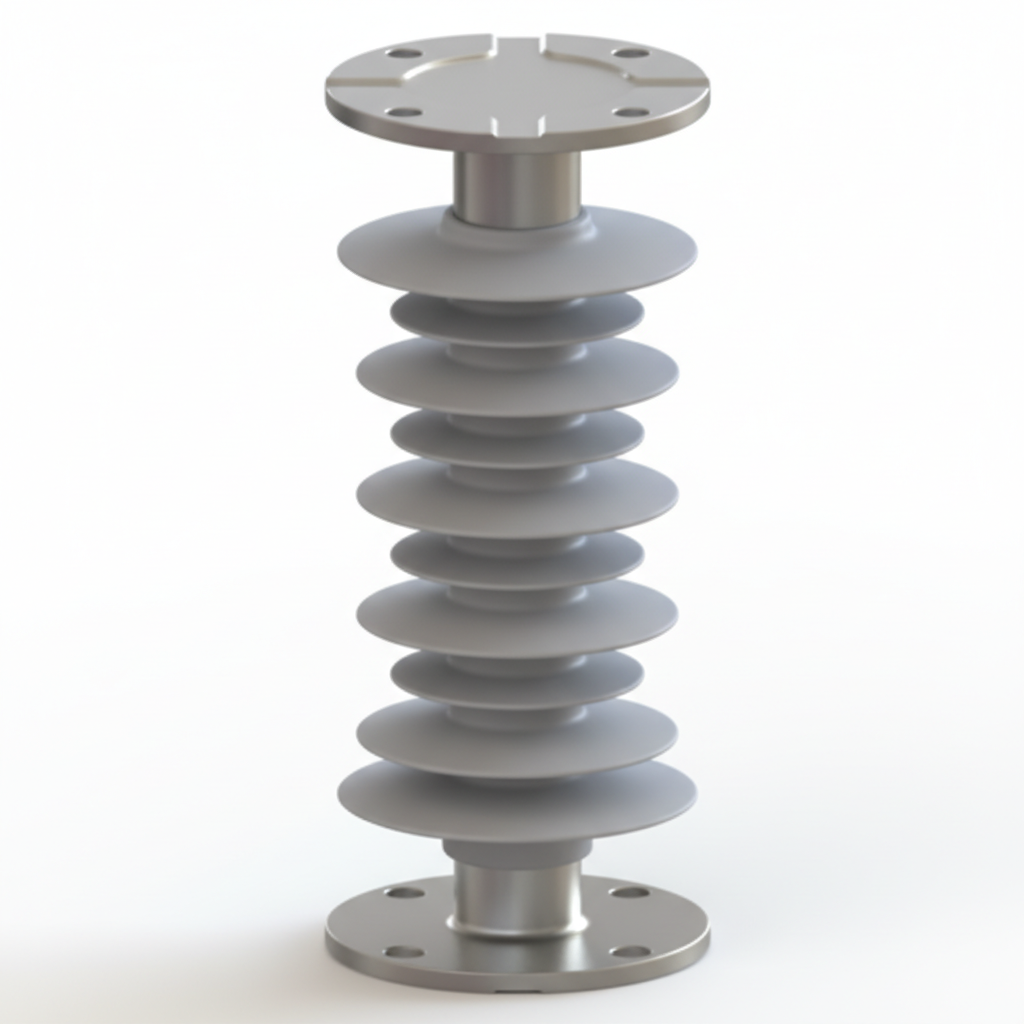

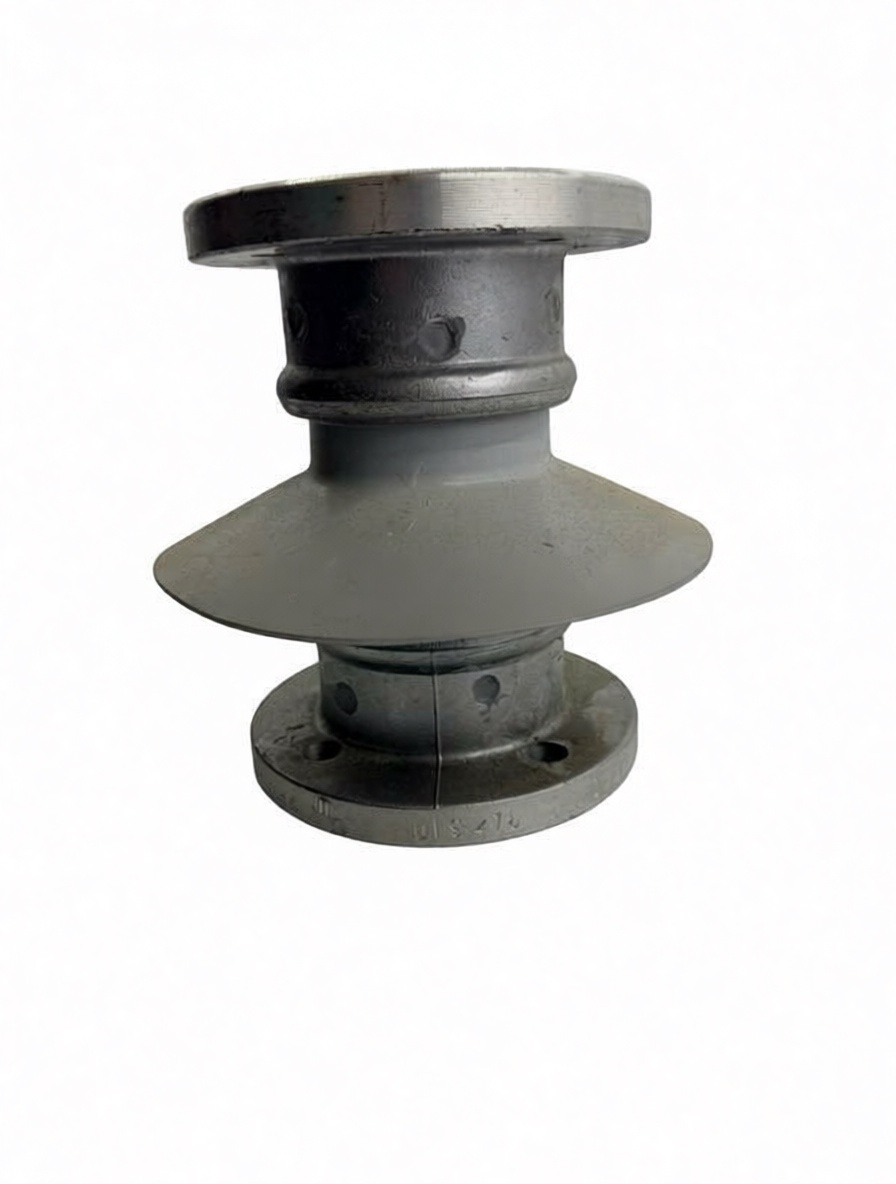

Изолятор опорный ОНШП 10-20 УХЛ1 предназначен для наружной установки на 10 кВ и служит для изоляции и крепления токоведущих частей в аппаратах и открытых распределительных устройствах станций и подстанций. Маркировка:
- «О» – опорный;
- «Н» – наружный;
- «Ш» – штыревой;
- «П» — полимерный.
Цифра «10» обозначает номинальное напряжение в киловольтах, «20» – разрушающую силу на изгиб в 20 кН, а «УХЛ1» указывает на работу на открытом воздухе в диапазоне от −60 до +50 °С.
Взаимозаменяемость с фарфоровыми аналогами
Строительная высота и присоединительные размеры фланцев изолятора ОНШ 10-20 УХЛ1 точно соответствуют фарфоровому ОНШ-10-20. Его можно использовать для модернизации линии без переделки опорных конструкций и без перекомпоновки ячейки.
Прочность и работа в колонках
Композитный стержень из стеклопластика выдерживает более высокие динамические нагрузки, чем фарфор. ОНШ изолятор 10-20 устойчив к ударам, вибрациям от коммутаций и ошибочной затяжки крепежа. Верхние фланцы позволяют работать на изгиб в составе шинных колонок. Конструкция исключает хрупкий излом и падение шины.
Работа в загрязненной среде
ОНШП спроектирован под загрязненные районы вблизи ТЭЦ, ГРЭС, ГОК, химических и металлургических производств. Увеличенная длина пути утечки, специальная конфигурация ребер и гидрофобная кремнийорганическая оболочка препятствуют скоплению влаги. Она собирается в капли и скатывается – сплошного проводящего слоя на поверхности не образуется.
Применение изолятора ОНШ 10-20 УХЛ1
- ОРУ электростанций и подстанций.
- Комплектация высоковольтных выключателей, разъединителей и распределительных щитов.
- Работа в составе шинных колонок с опорой на усиленные верхние фланцы.
Возможность эксплуатации круглый год на открытом воздухе при температуре от −60 до +50 °C, включая особо загрязненные и прибрежные районы.
Срок службы
Срок эксплуатации изолятора составляет 30 лет. Кремнийорганическая оболочка устойчива к ультрафиолету, озону и вибрации. Она выдерживает механические воздействия на открытых ОРУ без разрушения на осколки.
Наше предложение
На сайте завода АО «АИЗ» можно купить изолятор опорный ОНШП 10-20 УХЛ1 по цене производителя. Предлагаем заказать готовые решения из каталога или заказать изготовление устройства нашими специалистами по техническому заданию. Предоставляем отсрочку оплаты. Организуем доставку по Москве, Московской области и в другие регионы России.
Объем приемосдаточных испытаний полимерных опорных изоляторов ОНШП
- Комплектность
- Осмотр (внешний вид и маркировка)
- Масса, длина изоляционной части, присоединительные размеры, соответствие расположения арматуры
- Качество и толщина антикоррозионного покрытия арматуры
- Испытательная сила на изгиб (кручение) в течение 1 мин. Контроль прогиба (угла закручивания) и отсутствие пластической деформации при изгибе (кручении)
- Испытательное переменное кратковременное напряжение в сухом состоянии
- Разрушающая сила на изгиб, (кручение)
- Определение уровня частичных разрядов
- Стойкость к проникновению воды
- Стойкость к проникновению красящей жидкости
- Адгезия оболочки к изоляционному телу
