Модификации на 35 кВ, разрушающая сила на изгиб 10кН
|
Наименование изолятора
|

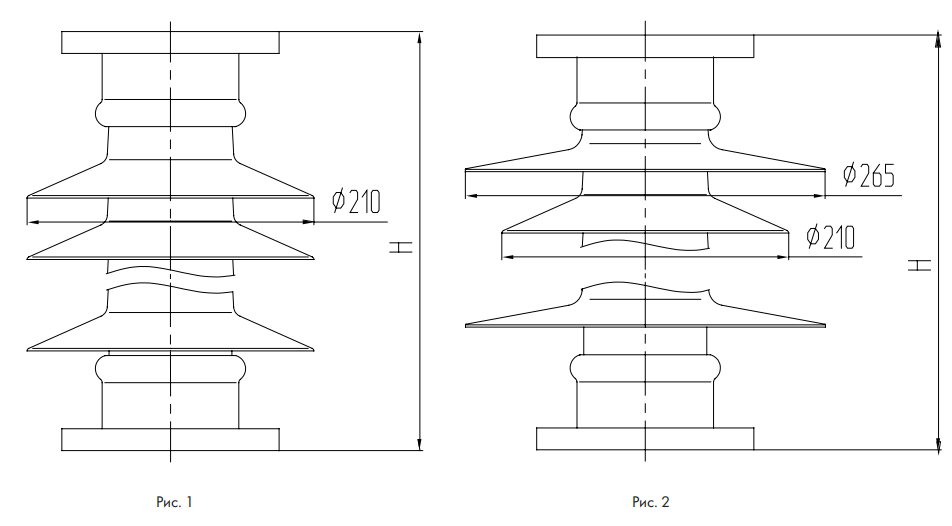

Рис.
|
Строительная высота, мм
|
Верхний фланец
|
Нижний фланец
|
|---|
|

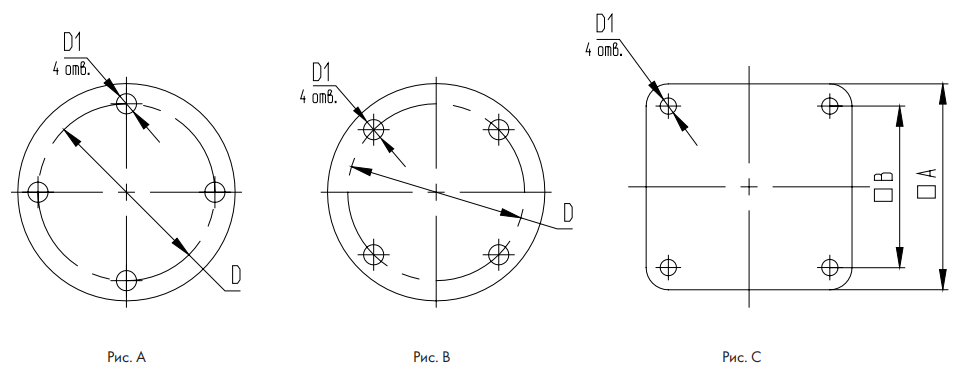

Рис.
|
D, мм
|
D1, мм
|
A, мм
|
B, мм
|
Рис.
|
D, мм
|
D1, мм
|
A, мм
|
B, мм
|
|---|
|
ОСК-10-35-А-2 УХЛ1
|
1
|
500
|
C
|
-
|
Ø18
|
200
|
160
|
C
|
-
|
Ø18
|
200
|
160
|
|
ОСК-10-35-А-4 УХЛ1
|
2
|
500
|
C
|
-
|
Ø18
|
200
|
160
|
C
|
-
|
Ø18
|
200
|
160
|
|
ОСК-10-35-А1-2 УХЛ1
|
1
|
440
|
C
|
-
|
Ø18
|
200
|
160
|
C
|
-
|
Ø18
|
200
|
160
|
|
ОСК-10-35-А2-2 УХЛ1
|
1
|
500
|
A
|
Ø127
|
Ø13
|
-
|
-
|
A
|
Ø127
|
Ø13
|
-
|
-
|
|
ОСК-10-35-А2-4 УХЛ1
|
2
|
500
|
A
|
Ø127
|
Ø13
|
-
|
-
|
A
|
Ø127
|
Ø13
|
-
|
-
|
|
ОСК-10-35-Б-2 УХЛ1
|
1
|
400
|
A
|
Ø140
|
M16
|
-
|
-
|
A
|
Ø140
|
Ø18
|
-
|
-
|
|
ОСК-10-35-Б1-2 УХЛ1
|
1
|
400
|
A
|
Ø140
|
M12
|
-
|
-
|
A
|
Ø140
|
Ø14
|
-
|
-
|
|
ОСК-10-35-Б2-2 УХЛ1
|
1
|
400
|
A
|
Ø140
|
M12
|
-
|
-
|
A
|
Ø140
|
Ø18
|
-
|
-
|
|
ОСК-10-35-В-2 УХЛ1
|
1
|
400
|
A
|
Ø140
|
M12
|
-
|
-
|
A
|
Ø140
|
M12
|
-
|
-
|
|
ОСК-10-35-В-4 УХЛ1
|
2
|
400
|
A
|
Ø140
|
M12
|
-
|
-
|
A
|
Ø140
|
M12
|
-
|
-
|
|
ОСК-10-35-Г-2 УХЛ1
|
1
|
570
|
B
|
Ø140
|
M12
|
-
|
-
|
C
|
-
|
Ø18
|
200
|
140
|
|
ОСК-10-35-Г-4 УХЛ1
|
2
|
570
|
B
|
Ø140
|
M12
|
-
|
-
|
C
|
-
|
Ø18
|
200
|
140
|
|
ОСК-10-35-Г1-2 УХЛ1
|
1
|
485
|
B
|
Ø140
|
M12
|
-
|
-
|
C
|
-
|
Ø18
|
200
|
140
|
|
ОСК-10-35-Г1-4 УХЛ1
|
2
|
485
|
B
|
Ø140
|
M12
|
-
|
-
|
C
|
-
|
Ø18
|
200
|
140
|
|
ОСК-10-35-Г4-2 УХЛ1
|
1
|
400
|
B
|
Ø140
|
M12
|
-
|
-
|
C
|
-
|
Ø18
|
200
|
140
|
|
ОСК-10-35-Д-2 УХЛ1
|
1
|
420
|
C
|
-
|
M12
|
130
|
100
|
C
|
-
|
M12
|
130
|
100
|
|
ОСК-10-35-Д-2 УХЛ1
|
2
|
420
|
C
|
-
|
M12
|
130
|
100
|
C
|
-
|
M12
|
130
|
100
|
|
ОСК-10-35-Д1-3 УХЛ1
|
1
|
500
|
C
|
-
|
Ø14
|
130
|
100
|
C
|
-
|
Ø14
|
130
|
100
|
|
ОСК-10-35-И-2 УХЛ1
|
1
|
500
|
C
|
-
|
Ø14
|
130
|
100
|
C
|
-
|
M10
|
130
|
120
|
|
ОСК-10-35-И1-2 УХЛ1
|
1
|
440
|
C
|
-
|
M12
|
130
|
100
|
C
|
-
|
M12
|
130
|
100
|
|
ОСК-10-35-Н-2 УХЛ1
|
1
|
440
|
C
|
-
|
Ø13
|
130
|
100
|
C
|
Ø13
|
130
|
100
|
-
|
|
ОСК-10-35-Н1-2 УХЛ1
|
1
|
440
|
C
|
-
|
M12
|
130
|
100
|
C
|
-
|
Ø14
|
130
|
100
|
|
ОСК-10-35-Ш-2 УХЛ1
|
1
|
485
|
A
|
Ø140
|
M16
|
-
|
-
|
C
|
-
|
Ø13
|
130
|
90
|
|
ОСК-10-35-Ш-4 УХЛ1
|
2
|
485
|
A
|
Ø140
|
M16
|
-
|
-
|
C
|
-
|
Ø13
|
130
|
90
|
|
ОСК-10-35-Ш1-2 УХЛ1
|
1
|
440
|
A
|
Ø140
|
M16
|
-
|
-
|
C
|
Ø127
|
Ø13
|
-
|
-
|
|
ОСК-10-35-Ш1-4 УХЛ1
|
2
|
500
|
A
|
Ø140
|
M16
|
-
|
-
|
C
|
Ø127
|
Ø13
|
-
|
-
|
Объем приемосдаточных испытаний полимерных опорных изоляторов ОСК
- Комплектность
- Осмотр (внешний вид и маркировка)
- Масса, длина изоляционной части, присоединительные размеры, соответствие расположения арматуры
- Качество и толщина антикоррозионного покрытия арматуры
- Испытательная сила на изгиб (кручение) в течение
-
1 мин. Контроль прогиба (угла закручивания) и отсутствие пластической деформации при изгибе (кручении)
- Испытательное переменное кратковременное напряжение в сухом состоянии
- Разрушающая сила на изгиб, (кручение)
- Определение уровня частичных разрядов
- Стойкость к проникновению воды
- Стойкость к проникновению красящей жидкости
- Адгезия оболочки к изоляционному телу
Соответствуют ГОСТ Р 52082-03. Срок эксплуатации – 30 лет.
