Шинные опоры наружной установки типа ШОП-К предназначены для конечного крепления алюминиевой трубы жесткой ошиновки напряжением 10, 20, 35, 110, 150, 220, 330 кВ в открытых распределительных устройствах (ОРУ) электрических станций и подстанций. Шинные опоры ШОП-К входят в состав комплексного типового проекта жесткой ошиновки подстанций.
|
Марка полимерной шинной опоры для жесткой ошиновки |

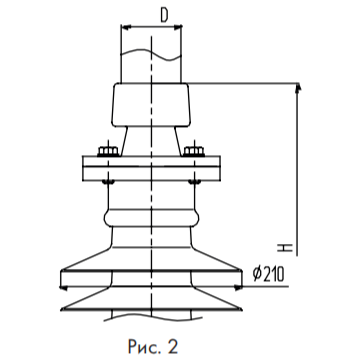

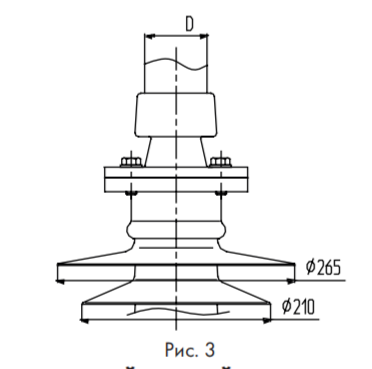

Диаметр трубы жесткой ошиновки | Диаметр, D | Строительная высота, H, мм | Рисунок |

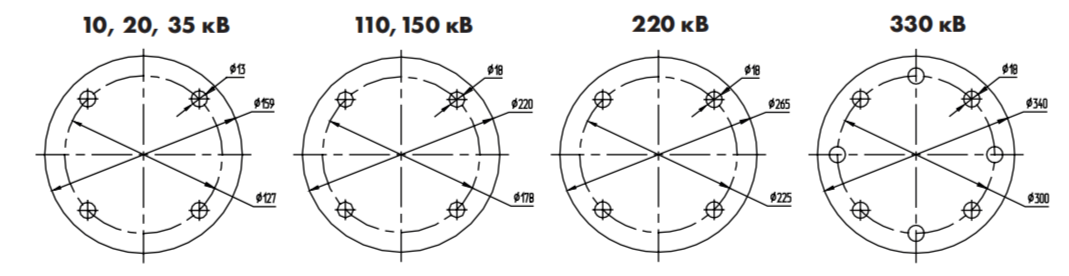

Установочные размеры нижнего фланца | Вес, кг, не более |
|---|---|---|---|---|---|---|
| ШОП-110-К50-2(4) УХЛ1 | 50/45 | 50 | 1155 | 2(3) | Ø178x4 отв. Ø18 | 25,0 |
| ШОП-110-К60-2(4) УХЛ1 | 60/54 | 60 | 1158 | 2(3) | Ø178x4 отв. Ø18 | 25,0 |
| ШОП-110-К70-2(4) УХЛ1 | 70/64 | 70 | 1185 | 2(3) | Ø178x4 отв. Ø18 | 25,1 |
| ШОП-110-К80-2(4) УХЛ1 | 80/72 | 80 | 1190 | 2(3) | Ø178x4 отв. Ø18 | 25,2 |
| ШОП-110-К90-2(4) УХЛ1 | 90/80 | 90 | 1190 | 2(3) | Ø178x4 отв. Ø18 | 25,4 |
| ШОП-110-К100-2(4) УХЛ1 | 100/90 | 100 | 1205 | 2(3) | Ø178x4 отв. Ø18 | 25,7 |
| ШОП-110-К110-2(4) УХЛ1 | 110/100 | 110 | 1205 | 2(3) | Ø178x4 отв. Ø18 | 27,5 |
| ШОП-110-К120-2(4) УХЛ1 | 120/110 | 120 | 1210 | 2(3) | Ø178x4 отв. Ø18 | 27,8 |
| ШОП-110-К130-2(4) УХЛ1 | 130/116 | 130 | 1220 | 2(3) | Ø178x4 отв. Ø18 | 27,9 |
| ШОП-110-К140-2(4) УХЛ1 | 140/120 | 140 | 1230 | 2(3) | Ø178x4 отв. Ø18 | 28,0 |
| ШОП-110-К150-2(4) УХЛ1 | 150/136 | 150 | 1260 | 2(3) | Ø178x4 отв. Ø18 | 28,3 |
| ШОП-110-К170-2(4) УХЛ1 | 170/156 | 170 | 1280 | 2(3) | Ø178x4 отв. Ø18 | 28,5 |
| ШОП-110-К200-2(4) УХЛ1 | 200/180 | 200 | 1310 | 2(3) | Ø178x4 отв. Ø18 | 28,7 |
| ШОП-110-К250-2(4) УХЛ1 | 250/230 | 250 | 1315 | 2(3) | Ø178x4 отв. Ø18 | 28,9 |
