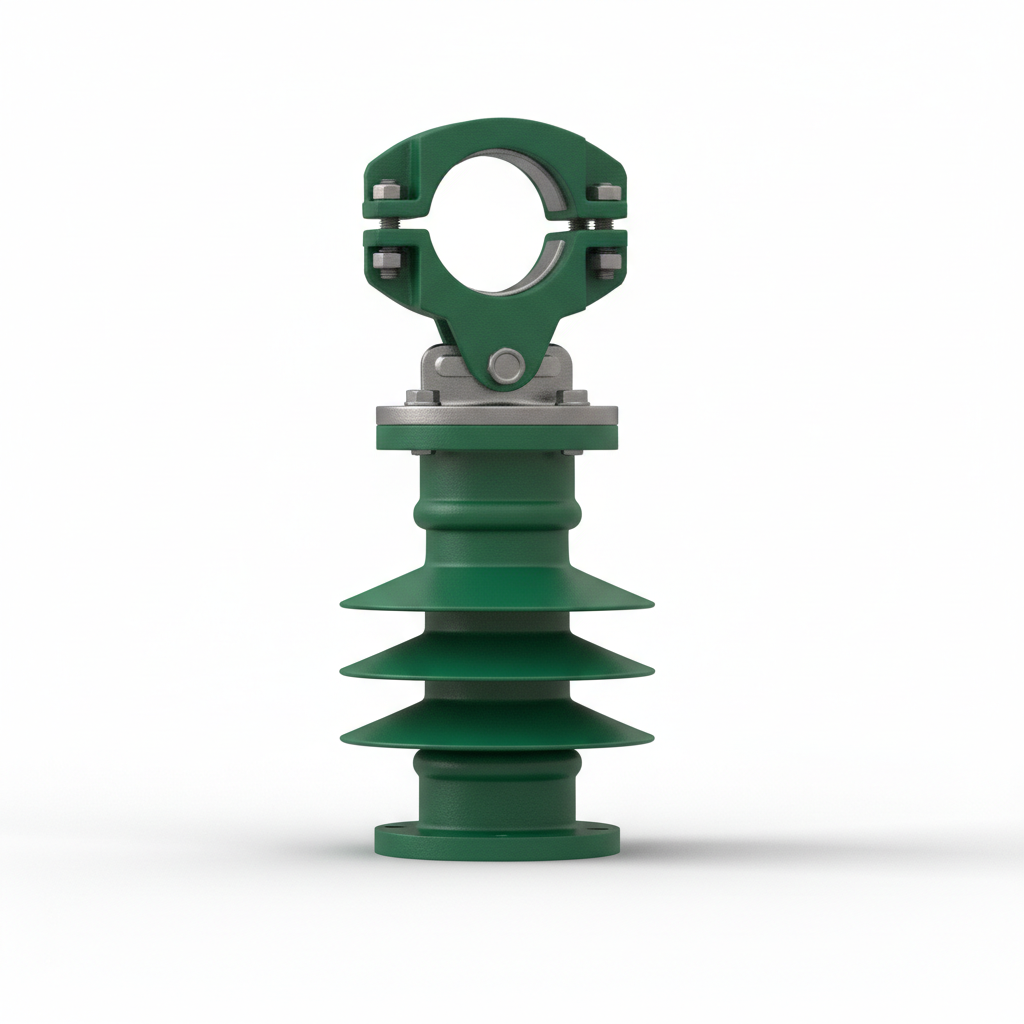

Шинные опоры наружной установки типа ШОП-Д предназначены для подвижного крепления алюминиевой трубы жесткой ошиновки напряжением 10, 20, 35, 110, 150, 220, 330 кВ в открытых распределительных устройствах (ОРУ) электрических станций и подстанций. Конструкция позволяет шинодержателю осуществлять горизонтальные перемещения вслед за термическим расширением шины.

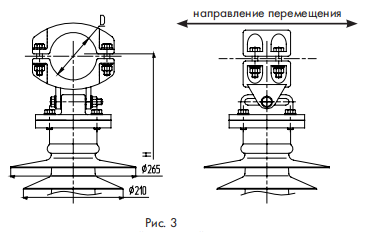

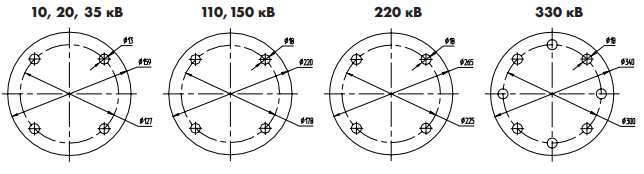

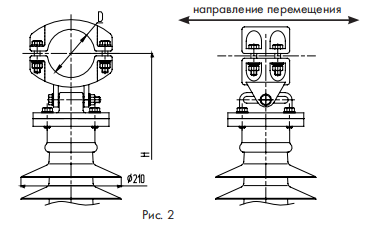

| Марка полимерной шинной опоры | Размер шины, мм | Толщина, мм | Строительная высота H, мм | Рисунок / установочные размеры нижнего фланца | Вес, кг не более |
|---|---|---|---|---|---|
| ШОП-20-Д50-2(4) УХЛ1 | 50/45 | 50 | 440 | 1(3) Ø127×4 отв. Ø13 | 17,0 |
| ШОП-20-Д60-2(4) УХЛ1 | 60/54 | 60 | 460 | 1(3) Ø127×4 отв. Ø13 | 17,0 |
| ШОП-20-Д70-2(4) УХЛ1 | 70/64 | 70 | 475 | 1(3) Ø127×4 отв. Ø13 | 17,5 |
| ШОП-20-Д80-2(4) УХЛ1 | 80/72 | 80 | 480 | 1(3) Ø127×4 отв. Ø13 | 18,0 |
| ШОП-20-Д90-2(4) УХЛ1 | 90/80 | 90 | 480 | 1(3) Ø127×4 отв. Ø13 | 18,4 |
| ШОП-20-Д100-2(4) УХЛ1 | 100/90 | 100 | 485 | 1(3) Ø127×4 отв. Ø13 | 19,0 |
| ШОП-20-Д110-2(4) УХЛ1 | 110/100 | 110 | 495 | 1(3) Ø127×4 отв. Ø13 | 19,5 |
| ШОП-20-Д120-2(4) УХЛ1 | 120/110 | 120 | 500 | 1(3) Ø127×4 отв. Ø13 | 19,5 |
| ШОП-20-Д130-2(4) УХЛ1 | 130/116 | 130 | 505 | 1(3) Ø127×4 отв. Ø13 | 20,0 |
| ШОП-20-Д140-2(4) УХЛ1 | 140/120 | 140 | 505 | 1(3) Ø127×4 отв. Ø13 | 20,5 |
| ШОП-20-Д150-2(4) УХЛ1 | 150/136 | 150 | 510 | 1(3) Ø127×4 отв. Ø13 | 20,7 |
| ШОП-20-Д170-2(4) УХЛ1 | 170/156 | 170 | 530 | 1(3) Ø127×4 отв. Ø13 | 22,5 |
| ШОП-20-Д200-2(4) УХЛ1 | 200/180 | 200 | 560 | 1(3) Ø127×4 отв. Ø13 | 24,2 |
| ШОП-20-Д250-2(4) УХЛ1 | 250/230 | 250 | 598 | 1(3) Ø127×4 отв. Ø13 | 25,9 |
