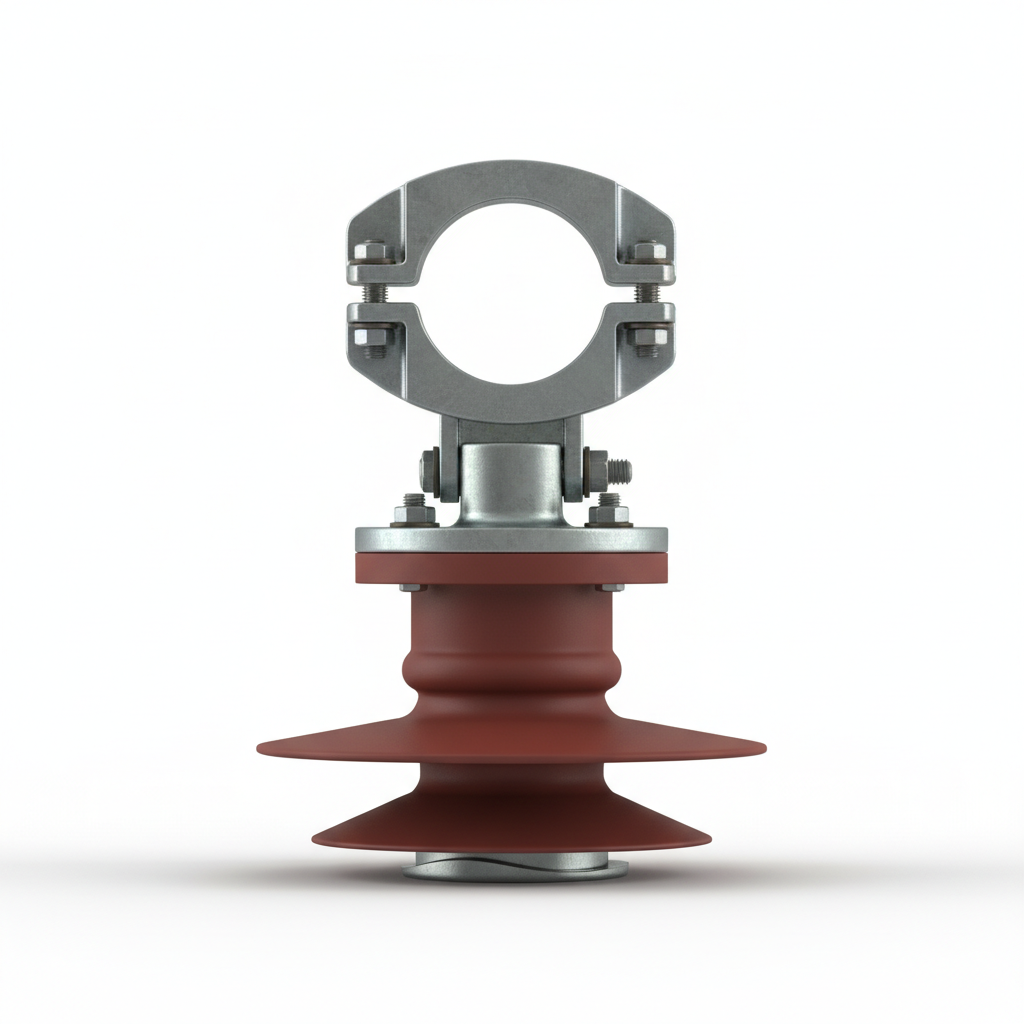

Шинные опоры наружной установки типа ШОП-Ш предназначены для шарнирного крепления алюминиевой трубы жесткой ошиновки напряжением 10, 20, 35, 110, 150, 220, 330 кВ в открытых распределительных устройствах (ОРУ) электрических станций и подстанций. Шинные опоры ШОП-Ш входят в состав комплексного проекта жесткой ошиновки подстанций. Завод имеет возможность поставки полимерных шинных опор со встроенной системой диагностики высоковольтной изоляции.
|
Марка полимерной шинной опоры для жесткой ошиновки |
Размер шин (ширина/высота), мм |
Ширина шины, мм |

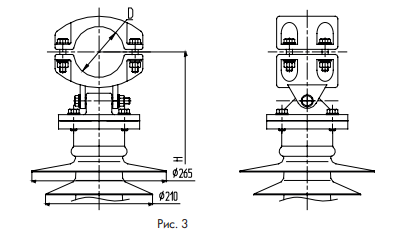

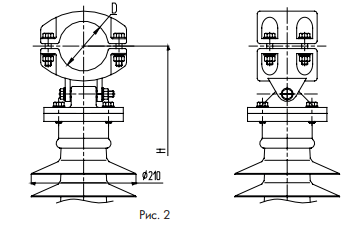

Строительная высота H, мм | Рисунок |
Установочные размеры нижнего фланца |
Вес, кг не более |
|---|---|---|---|---|---|---|
| ШОП-150-Ш50-2(4) УХЛ1 | 50/45 | 50 | 1690 | 2(3) | Ø178×4 отв. Ø18 | 32,0 |
| ШОП-150-Ш60-2(4) УХЛ1 | 60/54 | 60 | 1700 | 2(3) | Ø178×4 отв. Ø18 | 32,0 |
| ШОП-150-Ш70-2(4) УХЛ1 | 70/64 | 70 | 1725 | 2(3) | Ø178×4 отв. Ø18 | 32,5 |
| ШОП-150-Ш80-2(4) УХЛ1 | 80/72 | 80 | 1730 | 2(3) | Ø178×4 отв. Ø18 | 33,0 |
| ШОП-150-Ш90-2(4) УХЛ1 | 90/80 | 90 | 1730 | 2(3) | Ø178×4 отв. Ø18 | 33,4 |
| ШОП-150-Ш100-2(4) УХЛ1 | 100/90 | 100 | 1735 | 2(3) | Ø178×4 отв. Ø18 | 34,0 |
| ШОП-150-Ш110-2(4) УХЛ1 | 110/100 | 110 | 1745 | 2(3) | Ø178×4 отв. Ø18 | 34,5 |
| ШОП-150-Ш120-2(4) УХЛ1 | 120/110 | 120 | 1750 | 2(3) | Ø178×4 отв. Ø18 | 34,5 |
| ШОП-150-Ш130-2(4) УХЛ1 | 130/116 | 130 | 1755 | 2(3) | Ø178×4 отв. Ø18 | 35,0 |
| ШОП-150-Ш140-2(4) УХЛ1 | 140/120 | 140 | 1755 | 2(3) | Ø178×4 отв. Ø18 | 35,5 |
| ШОП-150-Ш150-2(4) УХЛ1 | 150/136 | 150 | 1760 | 2(3) | Ø178×4 отв. Ø18 | 35,7 |
| ШОП-150-Ш170-2(4) УХЛ1 | 170/156 | 170 | 1780 | 2(3) | Ø178×4 отв. Ø18 | 37,5 |
| ШОП-150-Ш200-2(4) УХЛ1 | 200/180 | 200 | 1810 | 2(3) | Ø178×4 отв. Ø18 | 39,2 |
| ШОП-150-Ш250-2(4) УХЛ1 | 250/230 | 250 | 1848 | 2(3) | Ø178×4 отв. Ø18 | 40,9 |
