ОСК 20‑10 УХЛ2 – опорный стержневой полимерный изолятор для фиксации токоведущей шины и ее изоляции от заземленных конструкций. Рассчитан на номинальное напряжение 10 кВ. Его устанавливают в ячейках КРУ, на подстанциях и в распределительных устройствах. Изолятор удерживает шину при вибрациях или электродинамических ударах от коротких замыканий, сохраняя при этом изолирующие свойства.
Климатическое исполнение
Изолятор ОСК 20-10 УХЛ2 предназначен для эксплуатации в умеренном и холодном климате (согласно ГОСТ 15150). Категория размещения 2 подразумевает установку под навесом или в помещениях без прямого воздействия осадков и солнечной радиации. Изделие сохраняет рабочие характеристики при температуре от -60 до +40 °С. Оно подходит для применения в ячейках КРУ, закрытых распределительных устройствах и других объектах с частичной защитой от внешней среды.

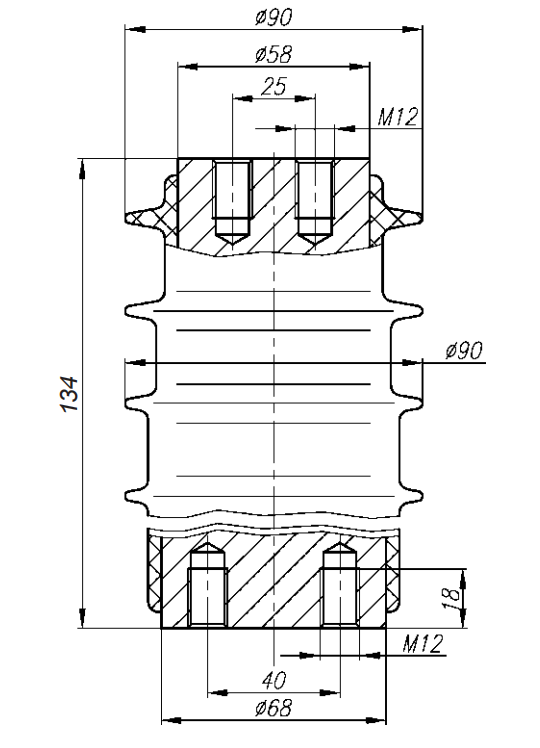

Конструкция
Опорный изолятор ОСК 20-10 УХЛ2 включает несколько основных компонентов:
- Стеклопластиковый стержень. Обладает высокой механической прочностью, поэтому выдерживает высокие изгибающие нагрузки и препятствует смещению шины.
- Оболочка из кремнийорганической резины. Препятствует образованию токопроводящего слоя и проводящих дорожек из-за влаги, оседания пыли, сажи и солей.
- Арматура и фланцы. Отвечают за надежное крепление и герметичность узла.
Преимущества
ОСК 20-10 УХЛ2 с полимерной оболочкой легче аналогов из стекла и фарфора. Такой изолятор проще монтировать. Меньшая масса снижает нагрузку на несущие конструкции, поэтому можно обойтись без усиления опор, фундаментов и порталов.
С точки зрения эксплуатационной безопасности важно отсутствие осколков. В отличие от фарфоровых изоляторов, при повреждении полимер не рассыпается на острые фрагменты, которые могут повредить трансформаторы, выключатели и другую аппаратуру. Это снижает риск вторичных аварий. Полимерный изолятор сохраняет функциональность при локальных повреждениях оболочки.
На сайте производителя электротехнических устройств АО «АИЗ» можно купить опорный изолятор ОСК 20-10 УХЛ2 по выгодной цене с доставкой по Москве и Московской области. Возможна отсрочка платежа, ее срок и порядок фиксируем в договоре с учетом специфики вашего проекта и объема поставки. При необходимости специалисты помогут с подбором, проконсультируют по монтажу и подготовят комплект сопроводительной документации.
