Шинные опоры наружной установки типа ШОП-Ж предназначены для поддержания алюминиевой трубы жесткой ошиновки напряжением 10, 20, 35, 110, 150, 220,330 кВ в открытых распределительных устройствах (ОРУ) электрических станций и подстанций. Шинные опоры ШОП-Ж входят в состав комплексного проекта жесткой ошиновки подстанций. Завод имеет возможность поставки полимерных шинных опор со встроенной системой диагностики высоковольтной изоляции.
|
Марка полимерной шинной опоры для жесткой ошиновки |
Размер шины, мм |
Высота шины, мм |

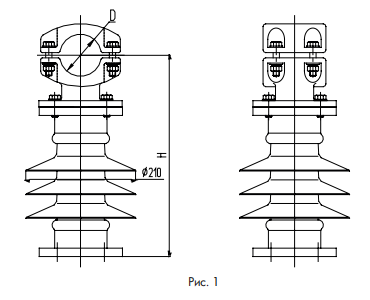

Строительная высота H, мм | Рисунок |
Установочные размеры нижнего фланца |
Вес, кг не более |
|---|---|---|---|---|---|---|
| ШОП-10-Ж30-4 УХЛ1 | 30/25 | 30 | 359 | 1 | Ø127×4 отв. Ø13 | 6,80 |
| ШОП-10-Ж40-4 УХЛ1 | 40/35 | 40 | 359 | 1 | Ø127×4 отв. Ø13 | 6,90 |
| ШОП-10-Ж50-4 УХЛ1 | 50/45 | 50 | 360 | 1 | Ø127×4 отв. Ø13 | 7,20 |
| ШОП-10-Ж70-4 УХЛ1 | 70/64 | 70 | 370 | 1 | Ø127×4 отв. Ø13 | 7,55 |
| ШОП-10-Ж80-4 УХЛ1 | 80/72 | 80 | 378 | 1 | Ø127×4 отв. Ø13 | 8,75 |
| ШОП-10-Ж90-4 УХЛ1 | 90/80 | 90 | 382 | 1 | Ø127×4 отв. Ø13 | 9,05 |
| ШОП-10-Ж100-4 УХЛ1 | 100/90 | 100 | 394 | 1 | Ø127×4 отв. Ø13 | 9,25 |
| ШОП-10-Ж110-4 УХЛ1 | 110/100 | 110 | 394 | 1 | Ø127×4 отв. Ø13 | 9,25 |
| ШОП-10-Ж120-4 УХЛ1 | 120/110 | 120 | 402 | 1 | Ø127×4 отв. Ø13 | 10,05 |
| ШОП-10-Ж130-4 УХЛ1 | 130/116 | 130 | 415 | 1 | Ø127×4 отв. Ø13 | 12,05 |
| ШОП-10-Ж140-4 УХЛ1 | 140/120 | 140 | 420 | 1 | Ø127×4 отв. Ø13 | 12,55 |
| ШОП-10-Ж150-4 УХЛ1 | 150/136 | 150 | 430 | 1 | Ø127×4 отв. Ø13 | 13,15 |
| ШОП-10-Ж170-4 УХЛ1 | 170/156 | 170 | 450 | 1 | Ø127×4 отв. Ø13 | 14,25 |
| ШОП-10-Ж200-4 УХЛ1 | 200/180 | 200 | 470 | 1 | Ø127×4 отв. Ø13 | 18,25 |
| ШОП-10-Ж250-4 УХЛ1 | 250/230 | 250 | 495 | 1 | Ø127×4 отв. Ø13 | 24,25 |
