Шинные опоры наружной установки типа ШОП-С предназначены для установки и поддержания двух алюминиевых труб жесткой ошиновки напряжением 10кВ в открытых распределительных устройствах (ОРУ) электрических станций и подстанций. Шинные опоры ШОП-С входят в состав комплексного типового проекта жесткой ошиновки подстанций. При необходимости установки труб разного диаметра необходимо заполнить опросный лист и оформить специальный заказ.
|

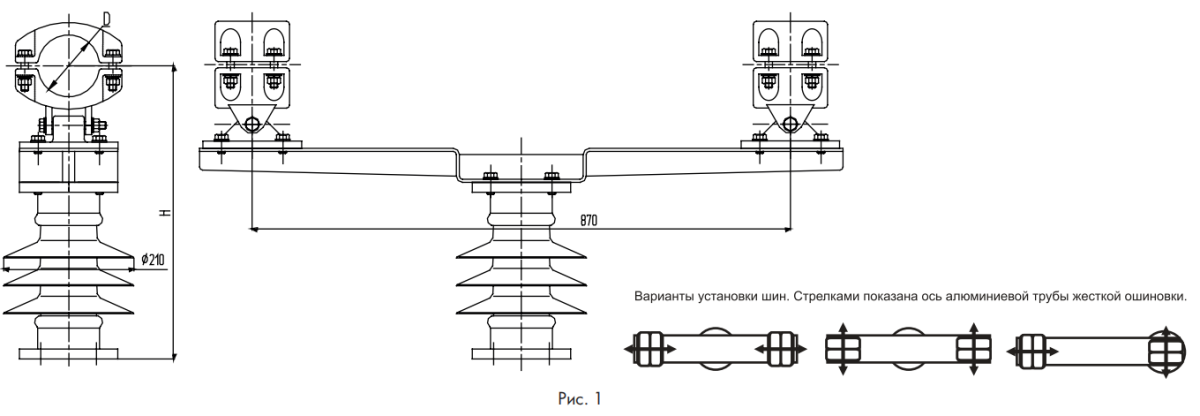

Марка полимерной шинной опоры для жесткой ошиновки | Диаметр трубы, мм | D | Строительная высота H, мм | Рисунок | Установочные размеры нижнего фланца | Вес, кг |
|---|---|---|---|---|---|---|
| ШОП-10-С50-4 УХЛ1 | 50/45 | 40 | 620 | 1 | Ø127x4 отв. Ø13 | 30,5 |
| ШОП-10-С60-4 УХЛ1 | 60/45 | 60 | 630 | 1 | Ø127x4 отв. Ø13 | 31,6 |
| ШОП-10-С70-4 УХЛ1 | 70/64 | 70 | 655 | 1 | Ø127x4 отв. Ø13 | 32,0 |
| ШОП-10-С80-4 УХЛ1 | 80/72 | 80 | 660 | 1 | Ø127x4 отв. Ø13 | 33,0 |
| ШОП-10-С90-4 УХЛ1 | 90/80 | 90 | 660 | 1 | Ø127x4 отв. Ø13 | 34,2 |
| ШОП-10-С100-4 УХЛ1 | 100/90 | 100 | 665 | 1 | Ø127x4 отв. Ø13 | 35,0 |
| ШОП-10-С110-4 УХЛ1 | 110/100 | 110 | 675 | 1 | Ø127x4 отв. Ø13 | 35,5 |
| ШОП-10-С120-4 УХЛ1 | 120/110 | 120 | 685 | 1 | Ø127x4 отв. Ø13 | 37,0 |
| ШОП-10-С130-4 УХЛ1 | 130/116 | 130 | 685 | 1 | Ø127x4 отв. Ø13 | 40,0 |
| ШОП-10-С140-4 УХЛ1 | 140/120 | 140 | 690 | 1 | Ø127x4 отв. Ø13 | 41,0 |
| ШОП-10-С150-4 УХЛ1 | 150/136 | 150 | 690 | 1 | Ø127x4 отв. Ø13 | 42,0 |
| ШОП-10-С170-4 УХЛ1 | 170/156 | 170 | 710 | 1 | Ø127x4 отв. Ø13 | 45,0 |
