Шинные опоры наружной установки типа ШОП-Л предназначены для крепления плоских шин жесткой ошиновки в горизонтальном положении напряжением 10, 20, 35 кВ в открытых распределительных устройствах (ОРУ) электрических станций и подстанций. Шинные опоры ШОП-Л входят в состав комплексного проекта жесткой ошиновки подстанций.
АО «АИЗ» имеет возможность изготавливать полимерные шинные опоры с нестандартными присоединительными размерами и строительной высотой по пожеланию заказчика.
|
Марка полимерной шинной опоры для жесткой ошиновки |
Количество / ширина плоских шин, мм |

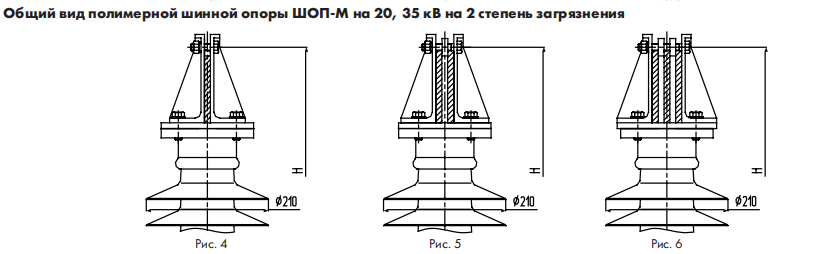

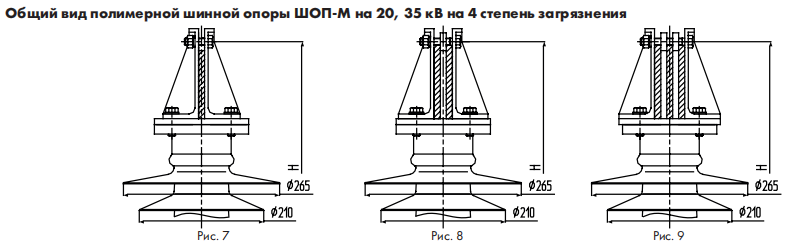

Строительная высота H, мм (шина 10 мм) | Рисунок |
Установочные размеры нижнего фланца |
Вес, кг не более |
|---|---|---|---|---|---|
| ШОП-35-1М63-2(4) УХЛ1 | 1/63 | 471(511) | 4(7) | Ø127×4 отв. Ø13 | 8,2 |
| ШОП-35-1М80-2(4) УХЛ1 | 1/80 | 487(527) | 4(7) | Ø127×4 отв. Ø13 | 8,2 |
| ШОП-35-1М100-2(4) УХЛ1 | 1/100 | 507(547) | 4(7) | Ø127×4 отв. Ø13 | 8,3 |
| ШОП-35-1М125-2(4) УХЛ1 | 1/125 | 535(575) | 4(7) | Ø127×4 отв. Ø13 | 8,5 |
| ШОП-35-2М63-2(4) УХЛ1 | 2/63 | 471(511) | 5(8) | Ø127×4 отв. Ø13 | 8,5 |
| ШОП-35-2М80-2(4) УХЛ1 | 2/80 | 487(527) | 5(8) | Ø127×4 отв. Ø13 | 8,5 |
| ШОП-35-2М100-2(4) УХЛ1 | 2/100 | 507(547) | 5(8) | Ø127×4 отв. Ø13 | 8,6 |
| ШОП-35-2М125-2(4) УХЛ1 | 2/125 | 535(575) | 5(8) | Ø127×4 отв. Ø13 | 8,7 |
| ШОП-35-3М63-2(4) УХЛ1 | 3/63 | 471(511) | 6(9) | Ø127×4 отв. Ø13 | 8,7 |
| ШОП-35-3М80-2(4) УХЛ1 | 3/80 | 487(527) | 6(9) | Ø127×4 отв. Ø13 | 8,8 |
| ШОП-35-3М100-2(4) УХЛ1 | 3/100 | 507(547) | 6(9) | Ø127×4 отв. Ø13 | 8,8 |
| ШОП-35-3М125-2(4) УХЛ1 | 3/125 | 535(575) | 6(9) | Ø127×4 отв. Ø13 | 8,9 |
