Шинные опоры наружной установки типа ШОП-Л предназначены для крепления плоских шин жесткой ошиновки в горизонтальном положении напряжением 10, 20, 35 кВ в открытых распределительных устройствах (ОРУ) электрических станций и подстанций. Шинные опоры ШОП-Л входят в состав комплексного проекта жесткой ошиновки подстанций.
АО «АИЗ» имеет возможность изготавливать полимерные шинные опоры с нестандартными присоединительными размерами и строительной высотой по пожеланию заказчика.
|
Марка полимерной шинной опоры для жесткой ошиновки |
Количество / ширина плоских шин, мм |

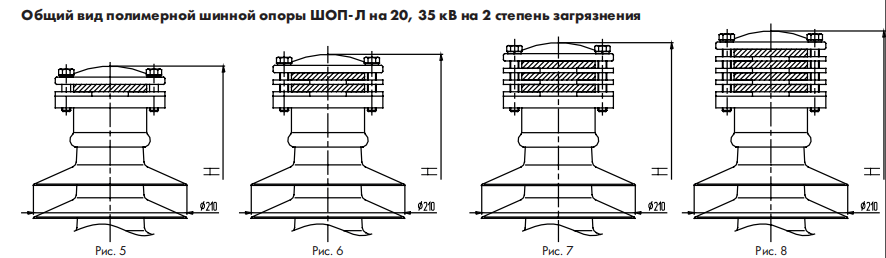

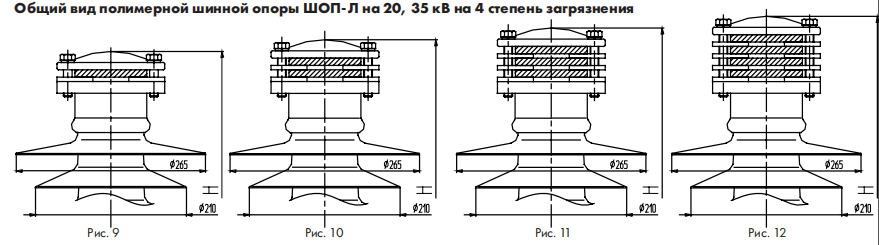

Строительная высота H, мм (шина 10 мм) | Рисунок |
Установочные размеры нижнего фланца |
Вес, кг не более |
|---|---|---|---|---|---|
| ШОП-35-1Л63-2(4) УХЛ1 | 1/63 | 441(481) | 5(9) | Ø127×4 отв. Ø13 | 8,2 |
| ШОП-35-1Л80-2(4) УХЛ1 | 1/80 | 441(481) | 5(9) | Ø127×4 отв. Ø13 | 8,2 |
| ШОП-35-1Л100-2(4) УХЛ1 | 1/100 | 441(481) | 5(9) | Ø127×4 отв. Ø13 | 8,3 |
| ШОП-35-1Л125-2(4) УХЛ1 | 1/125 | 451(491) | 5(9) | Ø127×4 отв. Ø13 | 8,5 |
| ШОП-35-2Л63-2(4) УХЛ1 | 2/63 | 457(497) | 6(10) | Ø127×4 отв. Ø13 | 8,5 |
| ШОП-35-2Л80-2(4) УХЛ1 | 2/80 | 457(497) | 6(10) | Ø127×4 отв. Ø13 | 8,5 |
| ШОП-35-2Л100-2(4) УХЛ1 | 2/100 | 457(497) | 6(10) | Ø127×4 отв. Ø13 | 8,6 |
| ШОП-35-2Л125-2(4) УХЛ1 | 2/125 | 467(507) | 6(10) | Ø127×4 отв. Ø13 | 8,7 |
| ШОП-35-3Л63-2(4) УХЛ1 | 3/63 | 473(513) | 7(11) | Ø127×4 отв. Ø13 | 8,7 |
| ШОП-35-3Л80-2(4) УХЛ1 | 3/80 | 473(513) | 7(11) | Ø127×4 отв. Ø13 | 8,8 |
| ШОП-35-3Л100-2(4) УХЛ1 | 3/100 | 473(513) | 7(11) | Ø127×4 отв. Ø13 | 8,8 |
| ШОП-35-3Л125-2(4) УХЛ1 | 3/125 | 483(523) | 7(11) | Ø127×4 отв. Ø13 | 8,9 |
| ШОП-35-4Л63-2(4) УХЛ1 | 4/63 | 489(529) | 8(12) | Ø127×4 отв. Ø13 | 8,9 |
| ШОП-35-4Л80-2(4) УХЛ1 | 4/80 | 489(529) | 8(12) | Ø127×4 отв. Ø13 | 9,0 |
| ШОП-35-4Л100-2(4) УХЛ1 | 4/100 | 489(529) | 8(12) | Ø127×4 отв. Ø13 | 9,0 |
| ШОП-35-4Л125-2(4) УХЛ1 | 4/125 | 489(539) | 8(12) | Ø127×4 отв. Ø13 | 9,2 |
