Шинные опоры наружной установки типа ШОП-К предназначены для конечного крепления алюминиевой трубы жесткой ошиновки напряжением 10, 20, 35, 110, 150, 220, 330 кВ в открытых распределительных устройствах (ОРУ) электрических станций и подстанций. Шинные опоры ШОП-К входят в состав комплексного типового проекта жесткой ошиновки подстанций.
|
Марка полимерной шинной опоры для жесткой ошиновки |

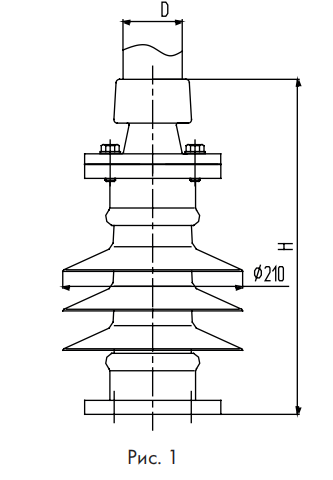

Диаметр трубы жесткой ошиновки | Диаметр, D | Строительная высота, H, мм | Рисунок |
Установочные размеры нижнего фланца | Вес, кг, не более |
|---|---|---|---|---|---|---|
| ШОП-10-К50-4 УХЛ1 | 50/45 | 50 | 335 | 1 | Ø127x4 отв. Ø13 | 12,0 |
| ШОП-10-К60-4 УХЛ1 | 60/54 | 60 | 338 | 1 | Ø127x4 отв. Ø13 | 12,0 |
| ШОП-10-К70-4 УХЛ1 | 70/64 | 70 | 365 | 1 | Ø127x4 отв. Ø13 | 12,1 |
| ШОП-10-К80-4 УХЛ1 | 80/72 | 80 | 370 | 1 | Ø127x4 отв. Ø13 | 12,2 |
| ШОП-10-К90-4 УХЛ1 | 90/80 | 90 | 370 | 1 | Ø127x4 отв. Ø13 | 12,4 |
| ШОП-10-К100-4 УХЛ1 | 100/90 | 100 | 385 | 1 | Ø127x4 отв. Ø13 | 12,7 |
| ШОП-10-К110-4 УХЛ1 | 110/100 | 110 | 385 | 1 | Ø127x4 отв. Ø13 | 14,5 |
| ШОП-10-К120-4 УХЛ1 | 120/110 | 120 | 390 | 1 | Ø127x4 отв. Ø13 | 14,8 |
| ШОП-10-К130-4 УХЛ1 | 130/116 | 130 | 400 | 1 | Ø127x4 отв. Ø13 | 14,9 |
| ШОП-10-К140-4 УХЛ1 | 140/120 | 140 | 410 | 1 | Ø127x4 отв. Ø13 | 15,0 |
| ШОП-10-К150-4 УХЛ1 | 150/136 | 150 | 440 | 1 | Ø127x4 отв. Ø13 | 15,3 |
| ШОП-10-К170-4 УХЛ1 | 170/156 | 170 | 460 | 1 | Ø127x4 отв. Ø13 | 15,5 |
| ШОП-10-К200-4 УХЛ1 | 200/180 | 200 | 490 | 1 | Ø127x4 отв. Ø13 | 15,7 |
| ШОП-10-К250-4 УХЛ1 | 250/230 | 250 | 495 | 1 | Ø127x4 отв. Ø13 | 15,9 |
