Шинные опоры наружной установки типа ШОП-Д предназначены для подвижного крепления алюминиевой трубы жесткой ошиновки напряжением 10, 20, 35, 110, 150, 220, 330 кВ в открытых распределительных устройствах (ОРУ) электрических станций и подстанций. Конструкция позволяет шинодержателю осуществлять горизонтальные перемещения вслед за термическим расширением шины.

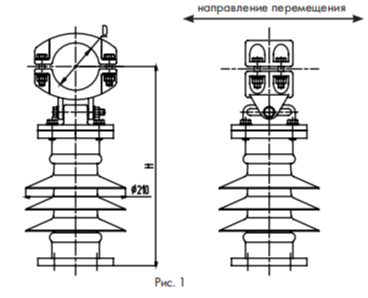

| Марка полимерной шинной опоры | Размер шины, мм | Толщина, мм | Строительная высота H, мм | Рисунок / установочные размеры нижнего фланца | Вес, кг не более |
|---|---|---|---|---|---|
| ШОП-10-Д50-4 УХЛ1 | 50/45 | 50 | 370 | 1 Ø127×4 отв. Ø13 | 8,20 |
| ШОП-10-Д60-4 УХЛ1 | 60/54 | 60 | 380 | 1 Ø127×4 отв. Ø13 | 8,40 |
| ШОП-10-Д70-4 УХЛ1 | 70/64 | 70 | 405 | 1 Ø127×4 отв. Ø13 | 8,80 |
| ШОП-10-Д80-4 УХЛ1 | 80/72 | 80 | 410 | 1 Ø127×4 отв. Ø13 | 9,75 |
| ШОП-10-Д90-4 УХЛ1 | 90/80 | 90 | 410 | 1 Ø127×4 отв. Ø13 | 10,15 |
| ШОП-10-Д100-4 УХЛ1 | 100/90 | 100 | 415 | 1 Ø127×4 отв. Ø13 | 10,15 |
| ШОП-10-Д110-4 УХЛ1 | 110/100 | 110 | 425 | 1 Ø127×4 отв. Ø13 | 10,75 |
| ШОП-10-Д120-4 УХЛ1 | 120/110 | 120 | 430 | 1 Ø127×4 отв. Ø13 | 11,25 |
| ШОП-10-Д130-4 УХЛ1 | 130/116 | 130 | 435 | 1 Ø127×4 отв. Ø13 | 11,75 |
| ШОП-10-Д140-4 УХЛ1 | 140/120 | 140 | 435 | 1 Ø127×4 отв. Ø13 | 11,75 |
| ШОП-10-Д150-4 УХЛ1 | 150/136 | 150 | 440 | 1 Ø127×4 отв. Ø13 | 12,45 |
| ШОП-10-Д170-4 УХЛ1 | 170/156 | 170 | 460 | 1 Ø127×4 отв. Ø13 | 14,25 |
| ШОП-10-Д200-4 УХЛ1 | 200/180 | 200 | 490 | 1 Ø127×4 отв. Ø13 | 15,95 |
| ШОП-10-Д250-4 УХЛ1 | 250/230 | 250 | 528 | 1 Ø127×4 отв. Ø13 | 17,65 |
