Полимерные проходные изоляторы типа ИППУ™ на напряжение 10 кВ

Каталог проходных изоляторов ИППУ скачать pdf


Проходные изоляторы типа ИППУ™ предназначены для изоляции и соединения токоведущих частей закрытых распределительных устройств с открытыми распределительными устройствами или линиями электропередачи. Изготавливаются по ГОСТ 20454-85 "Изоляторы проходные на напряжение свыше 1000В. Типы, основные параметры и размеры"

Преимуществом полимерных проходных изоляторов является отсутствие хрупкости и стойкость к динамическим ударным воздействиям, например при токах КЗ, устойчивая работа в условиях сильного загрязнения. Поставленные на производство изоляторы ИППУ расчитаны для работы в более жестких условиях, в частности на открытом воздухе, тогда как Заменяемый фарфоровый аналог был рассчитан для работы только внутри помещения. Завод имеет возможность поставки проходных изоляторов с установочными размерами фланцев по требованию заказчика.

Проходные изоляторы изготавливаются в климатическом исполнении УХЛ, категории размещения 1 по ГОСТ 15543.1-89 и ГОСТ 15150-69, при этом:

• высота над уровнем моря не более 1000 м;
• толщина корки льда не более 20 мм;
• скорость ветра при гололеде до 15 м/с;
• скорость ветра при отсутствии гололеда до 40 м/с;
• верхнее значение температуры окружающего воздуха плюс 40°C;
• нижнее значение температуры окружающего воздуха минус 45 °C.

Окружающая среда невзрывоопасная, содержание коррозионно-активных агентов должно соответствовать атмосфере I и II по ГОСТ 15150-69.

Преимущества полимерных проходных изоляторов ИППУ™

Срок эксплуатации 25 лет, благодаря применению кремнийорганической изоляционной оболочки на изоляционном теле; высокая стойкость к воздействию кислот и щелочей, к ультра-фиолетовому облучению; трекинго-эрозинная стойкость; высокие гидрофобные свойства; лёгкий вес; более стоек к актам вандализма; устойчив к ошибкам персонала при монтаже и эксплуатации.

Полимерный изолятор при нагрузках превышающих разрушающие НЕ ЛОМАЕТСЯ И НЕ ПАДАЕТ НА ЗЕМЛЮ, а только изгибается. Это исключает падение шин на землю и возможные травмы персонала. Преимуществом является отсутствие хрупкости и стойкость к динамическим ударным воздействиям, например при токах КЗ.

Полимерные проходные изоляторы ИППУ™ подвергаются приемосдаточным испытаниям по 15 показателям, включающим:

• приложение испытательной силы на изгиб, контроль прогиба, контроль отсутствия пластической деформации;
• приложение испытательного крутящего момента в течение 1 мин., контроль угла закручивания, контроль отсутствия пластической деформации при кручении;
• приложение испытательного переменного кратковременного напряжения в сухом состоянии;
• определение уровня частичных разрядов;
• определение стойкости к проникновению красящей жидкости;
• определение адгезии оболочки к изоляционному телу;
• испытание на проникновение воды;
• испытание образцов от партии до разрушения на изгиб, кручение, растяжение;
• испытание образцов от партии изоляторов путем кипячения в соленой воде в течение 42 часов с последующим приложением импульсов напряжения с крутым фронтом, имитирующем разряд молнии;
• термомеханические испытания четырех циклов по 24 часа охлаждения до 60 градусов и нагревания до 50 градусов с одновременным приложением механической разрушающей силы.

В комплект поставки полимерного проходного изолятора ИППУ™ входит:

• проходной изолятор
• паспорт на партию;
• руководство по эксплуатации;
• сертификат качества

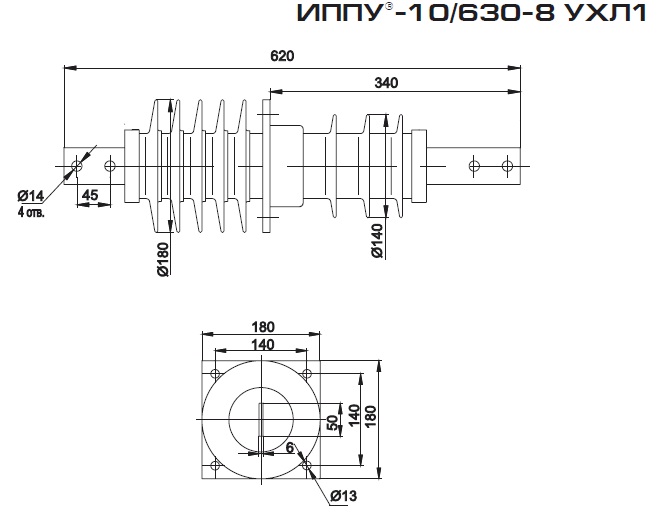

Технические характеристики	Значение
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Испытательное напряжение полного грозового импульса, кВ	75
50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ	13
- при удельной поверхностной проводимости слоя загрязнения, мкСм	30
Минимальная разрушающая сила на изгиб, кН, не менее	8
Номинальный ток, А	630
Длина пути утечки не менее, см	35
Наибольший пик номинального кратковременно выдерживаемого тока (ток термической стойкости), кА	16
Присоединительные размеры шин, мм	45x2 отв.d14
Установочный размер фланца изолятора, мм	140x140 4отв. d13
Масса, не более, кг	6

Технические характеристики	Значение
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Испытательное напряжение полного грозового импульса, кВ	75
50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ	13
- при удельной поверхностной проводимости слоя загрязнения, мкСм	30
Минимальная разрушающая сила на изгиб, кН, не менее	8
Номинальный ток, А	630
Длина пути утечки не менее, см	35
Наибольший пик номинального кратковременно выдерживаемого тока (ток термической стойкости), кА	16
Присоединительные размеры шин, мм	45x2 отв.d14
Установочный размер фланца изолятора, мм	175x2 отв. d15
Масса, не более, кг	6

Технические характеристики	Значение
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Испытательное напряжение полного грозового импульса, кВ	75
50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ	13
- при удельной поверхностной проводимости слоя загрязнения, мкСм	30
Минимальная разрушающая сила на изгиб, кН, не менее	8
Номинальный ток, А	630
Длина пути утечки не менее, см	35
Наибольший пик номинального кратковременно выдерживаемого тока (ток термической стойкости), кА	16
Присоединительные размеры шин, мм	45x2 отв.d14
Установочный размер фланца изолятора, мм	175x2 отв. d15
Масса, не более, кг	6

Технические характеристики	Значение
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Испытательное напряжение полного грозового импульса, кВ	75
50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ	13
- при удельной поверхностной проводимости слоя загрязнения, мкСм	30
Минимальная разрушающая сила на изгиб, кН, не менее	8
Номинальный ток, А	630
Длина пути утечки не менее, см	35
Наибольший пик номинального кратковременно выдерживаемого тока (ток термической стойкости), кА	16
Присоединительные размеры шин, мм	45x2 отв.d14
Установочный размер фланца изолятора, мм	175x2 отв. d15
Масса, не более, кг	6

Технические характеристики	Значение
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Испытательное напряжение полного грозового импульса, кВ	75
50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ	13
- при удельной поверхностной проводимости слоя загрязнения, мкСм	30
Минимальная разрушающая сила на изгиб, кН, не менее	12.5
Номинальный ток, А	630
Длина пути утечки не менее, см	35
Наибольший пик номинального кратковременно выдерживаемого тока (ток термической стойкости), кА	16
Присоединительные размеры шин, мм	45x2 отв. d14
Установочный размер фланца изолятора, мм	140x140 4отв. d13
Масса, не более, кг	6

Технические характеристики	Значение
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Испытательное напряжение полного грозового импульса, кВ	75
50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ	13
- при удельной поверхностной проводимости слоя загрязнения, мкСм	30
Минимальная разрушающая сила на изгиб, кН, не менее	12.5
Номинальный ток, А	630
Длина пути утечки не менее, см	35
Наибольший пик номинального кратковременно выдерживаемого тока (ток термической стойкости), кА	16
Присоединительные размеры шин, мм	45x2 отв. d14
Установочный размер фланца изолятора, мм	175x2 отв. d15
Масса, не более, кг	6

Технические характеристики	Значение
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Испытательное напряжение полного грозового импульса, кВ	75
50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ	13
- при удельной поверхностной проводимости слоя загрязнения, мкСм	30
Минимальная разрушающая сила на изгиб, кН, не менее	8
Номинальный ток, А	1000
Длина пути утечки не менее, см	35
Наибольший пик номинального кратковременно выдерживаемого тока (ток термической стойкости), кА	25
Присоединительные размеры шин, мм	50x6 2шины 45x4 отв. d14
Установочный размер фланца изолятора, мм	140x140 4отв. d13
Масса, не более, кг	10

Технические характеристики	Значение
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Испытательное напряжение полного грозового импульса, кВ	75
50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ	13
- при удельной поверхностной проводимости слоя загрязнения, мкСм	30
Минимальная разрушающая сила на изгиб, кН, не менее	8
Номинальный ток, А	1000
Длина пути утечки не менее, см	35
Наибольший пик номинального кратковременно выдерживаемого тока (ток термической стойкости), кА	35
Присоединительные размеры шин, мм	50x6 2шины 45x4 отв. d14
Установочный размер фланца изолятора, мм	175x2 отв. d15
Масса, не более, кг	10

Технические характеристики	Значение
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Испытательное напряжение полного грозового импульса, кВ	75
50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ	13
- при удельной поверхностной проводимости слоя загрязнения, мкСм	30
Минимальная разрушающая сила на изгиб, кН, не менее	8
Номинальный ток, А	1250
Длина пути утечки не менее, см	35
Наибольший пик номинального кратковременно выдерживаемого тока (ток термической стойкости), кА	25
Присоединительные размеры шин, мм	60x6 2 шины 45x4 отв. d14
Установочный размер фланца изолятора, мм	140x140 4отв.d13
Масса, не более, кг	12

Технические характеристики	Значение
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Испытательное напряжение полного грозового импульса, кВ	75
50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ	13
- при удельной поверхностной проводимости слоя загрязнения, мкСм	30
Минимальная разрушающая сила на изгиб, кН, не менее	12.5
Номинальный ток, А	1600
Длина пути утечки не менее, см	50
Наибольший пик номинального кратковременно выдерживаемого тока (ток термической стойкости), кА	40
Присоединительные размеры шин, мм	2шины 45х45 4отв. d14
Установочный размер фланца изолятора, мм	195х195 4отв. d15
Масса, не более, кг	19

Технические характеристики	Значение
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Испытательное напряжение полного грозового импульса, кВ	75
50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ	12
- при удельной поверхностной проводимости слоя загрязнения, мкСм	30
Минимальная разрушающая сила на изгиб, кН, не менее	12.5
Номинальный ток, А	1600
Длина пути утечки не менее, см	50
Наибольший пик номинального кратковременно выдерживаемого тока (ток термической стойкости), кА	50
Присоединительные размеры шин, мм	2шины 45х4 отв. d14
Установочный размер фланца изолятора, мм	160х160 4отв. d15
Масса, не более, кг	19

Технические характеристики	Значение
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Испытательное напряжение полного грозового импульса, кВ	75
50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ	13
- при удельной поверхностной проводимости слоя загрязнения, мкСм	30
Минимальная разрушающая сила на изгиб, кН, не менее	12.5
Номинальный ток, А	1600
Длина пути утечки не менее, см	50
Наибольший пик номинального кратковременно выдерживаемого тока (ток термической стойкости), кА	40
Присоединительные размеры шин, мм	2шины 45х45 4 отв. d18
Установочный размер фланца изолятора, мм	195x195 4отв. d13
Масса, не более, кг	19

Технические характеристики	Значение
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Испытательное напряжение полного грозового импульса, кВ	75
50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ	12
- при удельной поверхностной проводимости слоя загрязнения, мкСм	30
Минимальная разрушающая сила на изгиб, кН, не менее	12.5
Номинальный ток, А	2000
Длина пути утечки не менее, см	50
Наибольший пик номинального кратковременно выдерживаемого тока (ток термической стойкости), кА	50
Присоединительные размеры шин, мм	2шины 60х60 8 отв. d18
Установочный размер фланца изолятора, мм	195x195 4отв. d15
Масса, не более, кг	19

Технические характеристики	Значение
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Испытательное напряжение полного грозового импульса, кВ	75
50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ	12
- при удельной поверхностной проводимости слоя загрязнения, мкСм	30
Минимальная разрушающая сила на изгиб, кН, не менее	12.5
Номинальный ток, А	2000
Длина пути утечки не менее, см	50
Наибольший пик номинального кратковременно выдерживаемого тока (ток термической стойкости), кА	50
Присоединительные размеры шин, мм	2шины 60х60 4 отв. d18
Установочный размер фланца изолятора, мм	195x195 4отв. d15
Масса, не более, кг	19

Технические характеристики	Значение
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Испытательное напряжение полного грозового импульса, кВ	75
50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ	12
- при удельной поверхностной проводимости слоя загрязнения, мкСм	30
Минимальная разрушающая сила на изгиб, кН, не менее	12.5
Номинальный ток, А	2000
Длина пути утечки не менее, см	40
Наибольший пик номинального кратковременно выдерживаемого тока (ток термической стойкости), кА	50
Присоединительные размеры шин, мм	2шины 60х60 8 отв. d18
Установочный размер фланца изолятора, мм	195x195 4отв. d15
Масса, не более, кг	19

Технические характеристики	Значение
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Испытательное напряжение полного грозового импульса, кВ	75
50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ	12
- при удельной поверхностной проводимости слоя загрязнения, мкСм	30
Минимальная разрушающая сила на изгиб, кН, не менее	12.5
Номинальный ток, А	3150
Длина пути утечки не менее, см	50
Наибольший пик номинального кратковременно выдерживаемого тока (ток термической стойкости), кА	80
Присоединительные размеры шин, мм	3шины 60х60 4 отв. d18
Установочный размер фланца изолятора, мм	195x195 4отв. d15
Масса, не более, кг	19

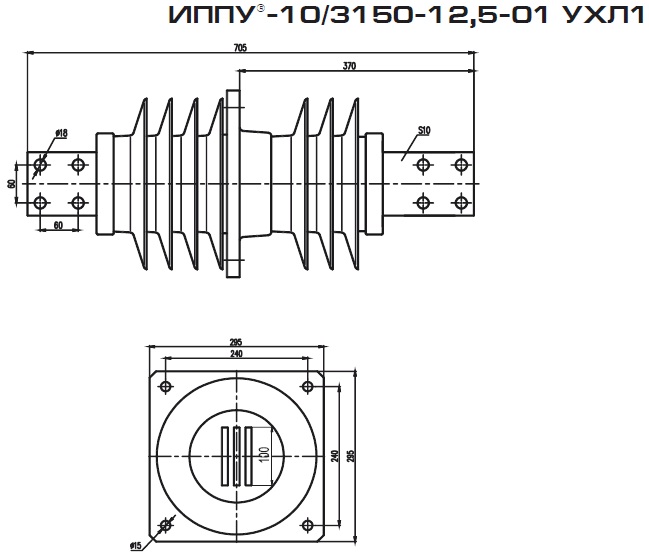

Технические характеристики	Значение
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Испытательное напряжение полного грозового импульса, кВ	75
50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ	12
- при удельной поверхностной проводимости слоя загрязнения, мкСм	30
Минимальная разрушающая сила на изгиб, кН, не менее	12.5
Номинальный ток, А	3150
Длина пути утечки не менее, см	50
Наибольший пик номинального кратковременно выдерживаемого тока (ток термической стойкости), кА	80
Присоединительные размеры шин, мм	3шины 100х10 60x8 8 отв. d18
Установочный размер фланца изолятора, мм	240x240 4отв. d15
Масса, не более, кг	19

Технические характеристики	Значение
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Испытательное напряжение полного грозового импульса, кВ	75
50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ	12
- при удельной поверхностной проводимости слоя загрязнения, мкСм	30
Минимальная разрушающая сила на изгиб, кН, не менее	12.5
Номинальный ток, А	3150
Длина пути утечки не менее, см	50
Наибольший пик номинального кратковременно выдерживаемого тока (ток термической стойкости), кА	80
Присоединительные размеры шин, мм	3шины 100х10 60х8 отв. d18
Установочный размер фланца изолятора, мм	240х240 4отв. d15
Масса, не более, кг	19

Технические характеристики	Значение
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Испытательное напряжение полного грозового импульса, кВ	75
50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ	12
- при удельной поверхностной проводимости слоя загрязнения, мкСм	30
Минимальная разрушающая сила на изгиб, кН, не менее	12.5
Номинальный ток, А	3150
Длина пути утечки не менее, см	50
Наибольший пик номинального кратковременно выдерживаемого тока (ток термической стойкости), кА	80
Присоединительные размеры шин, мм	3шины 50х50 8 отв. d18
Установочный размер фланца изолятора, мм	195х195 4отв. d15
Масса, не более, кг	19

Технические характеристики	Значение
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Испытательное напряжение полного грозового импульса, кВ	75
50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ
- при удельной поверхностной проводимости слоя загрязнения, мкСм
Минимальная разрушающая сила на изгиб, кН, не менее
Номинальный ток, А
Длина пути утечки не менее, см
Наибольший пик номинального кратковременно выдерживаемого тока (ток термической стойкости), кА
Присоединительные размеры шин, мм
Установочный размер фланца изолятора, мм
Масса, не более, кг

Технические характеристики	Значение
Номинальное напряжение, кВ
Наибольшее рабочее напряжение, кВ
Испытательное напряжение полного грозового импульса, кВ
50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ
- при удельной поверхностной проводимости слоя загрязнения, мкСм
Минимальная разрушающая сила на изгиб, кН, не менее
Номинальный ток, А
Длина пути утечки не менее, см
Наибольший пик номинального кратковременно выдерживаемого тока (ток термической стойкости), кА
Присоединительные размеры шин, мм
Установочный размер фланца изолятора, мм
Масса, не более, кг

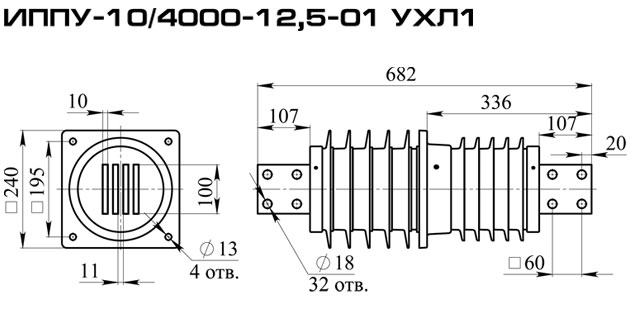

Технические характеристики	Значение
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный ток, А	4000
Выдерживаемый ток термической стойкости, кА	100
Минимальное разрушающее усилие на изгиб, кН	12,5
Длина пути утечки Lyt. не менее: 42 см
Материал шины - M1E. Покрытие по согласованию с заказчиком
Масса, не более, кг	32

Технические характеристики	Значение
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный ток, А	4000
Выдерживаемый ток термической стойкости, кА	100
Минимальное разрушающее усилие на изгиб, кН	12,5
Длина пути утечки Lyt. не менее: наружный конец - 42 см, внутренний конец - 30 см;
Материал шины - АД31. Покрытие по согласованию с заказчиком
Масса, не более, кг	22
